一、大口徑管路液體流量測量的特點
1.管路口徑大要求壓損越小越好。一般不允許用局部縮徑的方法提高流速。
2.流速一般都很高。新設計安裝的管路,一般均選擇經濟流速。因?yàn)榱魉偬?勢必增加管路的投資,流速太高,會造成動力損耗大幅度增加,導致運行成本上升,都是不經濟的。但有些老管路,由于增產的需要而提高了流速。
3.測量范圍度要求大。有些水管夜間和日間、冬季和夏季流量相差懸殊,多達10~20倍,有些空調用水,到一定季節干脆就停用,因此,這些水的流量計,就要求范圍度特別大。
4.由于流速較低,流體中的污垢、淤泥等極易在管道內壁沉積。作系統設計時應考慮儀表與流體接觸部分的清洗。
5.防護等級要求高。大口徑管路大多埋地敷設,為的是節省空間,在北方,也是防凍的需要。因此流量傳感器大多被安裝在儀表井內管段上。由于雨水、井壁滲漏和管路外漏等原因常常引起井內水位上升而淹沒流量傳感器,所以設計時就應估計到這種情況,選用防持續浸水影響的流量傳感器,例如1P68的防護等級。

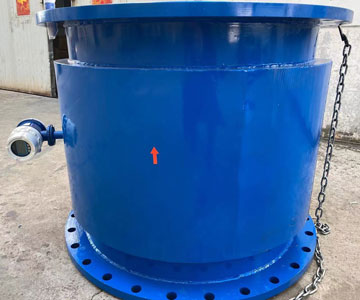

二、電磁流量計的測量
電磁流量計在大口徑水流量測量中占有極其重要的地位,這是因?yàn)樵摲N儀表具有下列特點
1.無可動部件,可靠性高,長期穩定性好。
2.測量精確度高。典型產品在1m/s時,精確度可達到士0.3%R。
3.范圍度大。保證精確度的范圍度一般可達40:1,可測范圍可達200:1,例如IFM系列產品,在v=0.06m/s時,基本誤差仍可小于士2%R。
4.無附加阻力。這一點對大口徑流量計有特別重要的意義。
5.有大口徑產品。國內zui大提供DN3000的產品,從而能滿足大口徑水流量測量的需要。
6.直管段要求相對較低。對于大口徑管路,這一點也很重要。有多種流量計要求前后直管達到30D,對于管徑1m以上的管路,就意味著須具備30m以上的直管段,這在多數情況下難以滿足。
7.品種齊全。有防浸水型IP68產品。
8.其不足之處是大口徑產品價格高,而且口徑越大價格增長得越快。盡管如此,像水廠、成品水和源水等計量,因牽涉到貿易結算,對計量精確度要求高,還是愿意花較多的錢選用電磁流量計。
