水井分層測試技術采用高精度井下電磁流量計、壓力計、磁定位、自然伽碼、溫度計等五參數組合測井儀測井,可以獲得射孔井段各層在不同穩定注水壓カ下的吸水量(動態吸水剖面或真實吸水剖面),各層(段)的吸水指數、各層啟動壓力、地層壓力、有效滲透率、表皮系數等參數。為了解注水井層間吸水狀況,指導水井調剖,合注井轉分層注水,分層注水量調配等提供直接的決策依據。也可以為油藏動態分析,注采井網調整提供非常重要的資料。
眾所周知,同位素吸水剖面測試技術具有兩大技術缺陷:一是由于同位素在井筒壁(套管腐蝕嚴重或油管污染嚴重的井)上吸附而影響測試資料的準確性和可靠性;二是對于非均質油疲,井底存在大孔道、裂縫等,由于同位素難以附著在井壁附近,因而會得到錯誤的結論。另外,由于每層段的吸水量是由全井吸水量按照水層段的放射性同位素吸附強度的相對值計算得到的,所以,無法排除套管上部(非射孔層段)的漏失。而該技術是采用高精度流量計直接測試進入每層段的吸水量,不受其它因素影響,所以,準確可靠。除此之外,該技術還可以提供同位素法無法實現的動態吸水剖面的優勢。即在不同注水壓力下每一層段的吸水量。具有安全、無污染,可連續進行重復測試。
主要用途
1.分層注水決策與分層注水調配
在合注井轉入分層注水前,通過注水井分層測試技術所提供的分層吸水能力資料,可以幫助確定分層注水管柱和配注方案。了解該井是否適合進行分注,分幾段注水合適,要實現地質要求的配注方案,所需的zui低注水壓力和每層所需要的水嘴規格。在分注前即可了解到分注后,在不同注水壓力下,**層段的吸水量變化情況。
2.調剖決策
通過動態吸水剖面測試,可以發現注水井段的超吸水層,從而指導調剖,增加吸水厚度。通過調剖前后的吸水剖面測試,可以有效地進行調剖效果評價
3.油藏動態分析和注采系統分析
分層測試成果提供的分層參數對于了解油藏的單層特性,注水效果分析等提供非常重要的動態資料,可以分析各層注水效果,=水驅效率,確定分層注采比等。

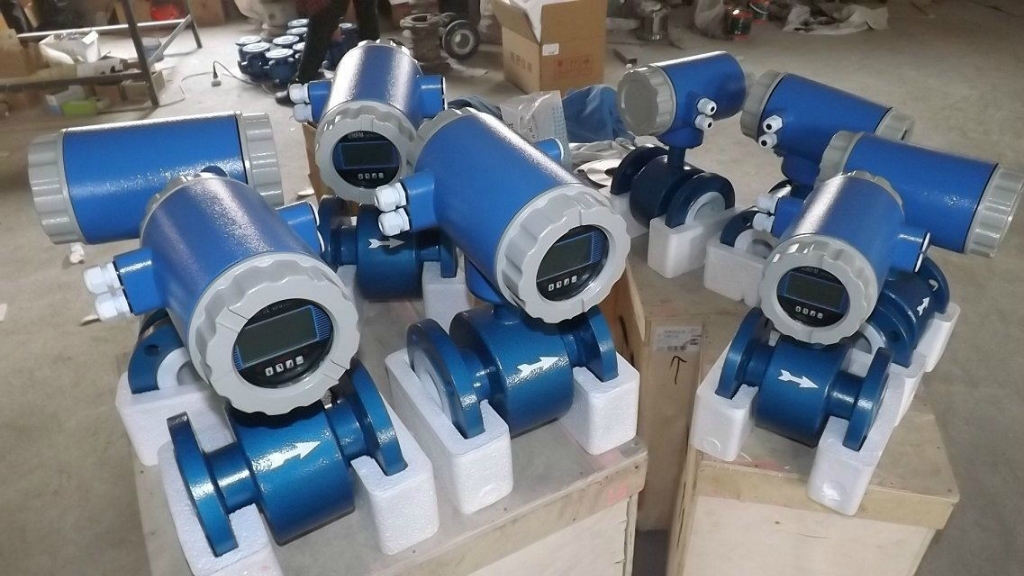

系列高精度電磁流量計適用如治金、造紙、石油化工、電力、水利、城市給排水等行業液體流量計量檢測。尤其是水處理行業大口徑流量測量方面有獨到的優越性。要求液體電導率不低于5uS/cm。傳感器生產采用 Fisher& porter的技術和設備。
大口徑無需采用外置功率推動器
可拆卸電極可選具有勵磁電流自動補償功能,保證了儀表精度長期準確電容法空管信號檢測,響應速度快,精確率高，可插拔專用存儲芯片。
性能
口徑:DN3~DN3800精度:士0.4%、士0.2%
滿量程流速設定范圍:0.4~15m/s
外殼:鑄鋁(DN3~DN300),碳鋼(DN350~DN3800)法蘭:碳鋼噴鋅防腐或噴漆,可選不銹鋼
流量輸出:模擬電流信號和脈沖信號直流隔離輸出,RS485、Hart、 Profibus-DP等可選防護等級:IP67、IP68(潛水型)
測量介質溫度:-25℃~130℃,-25℃~180℃(可選)環境溫度:-20℃~60℃
供電電源:220VAC、24VAC、24VDC正反向流量可測量分體型傳感器和轉換器之間電纜長度可達200m,且電纜長度不受電導率影響。
