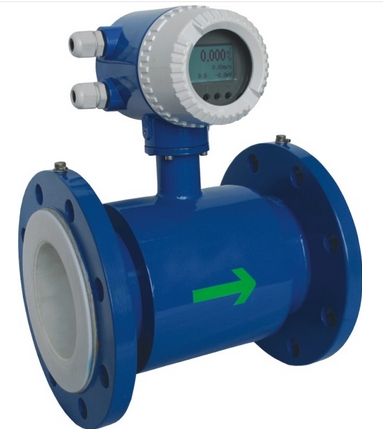

電磁流量計應用在我國工業中的歷史可以追溯到上世紀60年代,經過近半個世紀的發展,我國制造電磁流量計的廠家已經發展到二十幾家,而且需求量還在以每年35%的比例上漲。電磁流量計主要由電磁流量變送器和電磁流量轉換器器配套組成,這種結構組成比較簡單,沒有活動部件,使用起來比較可靠。不僅如此,它的測量精度不受介質溫度、壓力、固液比、粘度等物理參數的影響。不但可以測量一般液體的流量,而且還可以用來測量高粘度液體、強酸性、強堿性液體以及固體液體混合液體的流量。這些都是電磁流量計在科學技術上取得的進站,為電磁流量計**應用于各行各業打下了堅實的技術基礎。但是電磁流量計也會在實際的使用過程中出現一些問題,包括儀表本身的元器件損傷這類故障相對較少;還有因為外部安裝環境引起的故障,這類故障相對較多。為了促進電磁流量計在不同工業領域的應用,使得工業生產順利進行,人們應該重視電磁流量計的應用研究以及故障檢修的分析。
1.電磁流量計的應用現狀及其發展趨勢
1.1電磁流量計的應用現狀
①電磁流量計已**運用于注聚剖面測井中,能夠解決渦輪流量計測井時由于所測流體的粘度比較高,從而導致的測量的誤差偏大的情況。
②電磁流量計已經運用于實現加重材料“實時”回收流量的測量工作中。這主要是因電磁流量計能夠應用于高粘度鉆井液流體流量測量,以及導電性、高腐蝕性流體流量的測量工作中的特性。
③電磁流量計可以應用于對石油工廠設備的預測維抑調養工作中。因為電磁流量計可以提供在線聯機以及及時的傳感體系,還具有診斷和預測維護調養的儀表與體系,這樣都可以設備的使用壽命,提高設置裝備部署的生產潛力。同時還能夠輸出微弱的電流信號供記載、調治和控制用。
1.2電磁流量計的發展趨勢
雖然電磁流量計具有一系列的優點,但是隨著技術的不斷革新,它已經出現了智能性差、測量性能和靈敏度比較低以及數字化程度不夠高等缺陷,而對這些缺陷的就是電磁流量計的發展趨勢。提高電磁流量計的智能性。這種智能性主要體現在功能的智能性上,而不是外觀或者構造的智能性上。向上文提到的非滿管電磁流量計具有智能性的電磁流量計。這種電磁流量計能夠突破傳統電磁流量計的只能保障在滿管流量情況下的,對流量的準確測量的局限。所以智能性的提高將是電磁流量計的主要發展趨勢,因為通過軟件對其整個的工作流程進行監控,更有利于預防和發現流量計損壞的情況,從而減少企業的損失。
①提高電磁流量計的測量靈敏度。關于電磁流量計測量的靈敏度我們通常表示為單位流速所產生的感應電勢的值,電磁流量計的靈敏度與這個呈反比關系,即值越大電磁流量計的靈敏度越低。由于勵磁方式的不斷改進,電磁流量計的靈敏度已經從1~1.5mV/(ngs)提高現在的0.02~0.04mV/(ngs)。不僅如此,勵磁的功耗也由原來的數百瓦降低到現在的數十毫好,極大的使電磁流量計的結構變得輕巧方便了。
②提高電磁流量計的數字化程度。數字化程度的提高有賴于計算機技術與電磁流量技術的結合,使得電磁流量計的系統更具有開放性,這種開放性不僅體現在軟件結構的開放性上,而且還體現在通訊網絡接口的開放性上,這樣就有利于各種儀表間的聯網,以便于整個系統的操作和維護,這就可以提高電磁流量計的數字化程度,讓企業對于儀表之間的管理更加的科學,更加的方便,從而也減少了相應的人力本支出。
2.電磁流量計的常見故障檢修
2.1沒有流量信號輸出
可能導致的原因有以下幾種:一是勵磁系統與信號系統之間的電纜沒有連接好;二是監測液體的流動方向沒有與傳感器殼體上的箭頭方向一致;三是管道內的液體沒有裝滿;四是電磁流量計進水,導致勵磁線圈被燒壞。
相應的解決方法如下:一是檢查電纜接口并接好;二是跟換傳感器的安裝方向;三是在電磁流量的下游側面另外裝一個U形管;四是及時將電磁流量計的水排出,如果不嚴重,可以先將接線端曬干,然后繼續使用;如果燒壞了,應更換新的勵磁線圈。
2.2流量的測量值與電磁流量計所提供的參比值不符
可能導致的原因有以下幾種:一是傳感器兩極之間的電阻發生了改變或者兩極的絕緣性降低;二是管道中的液體存在氣泡或者充液不滿;三是轉換器的開始的設定值出現錯誤。
相應的解決方法如下:一是更換傳感器;二是檢査流體的存在情況,使流體充滿整個管道;三是檢査電磁流量計的常數以及計量單位、管道口徑等值,準確的調整轉換器的零點和量程。
2.3流量輸出信號超過滿度值
可能導致的原因有以下幾種:一是勵磁系統與信號系統的電纜沒有連接好;是轉換器儀表常數和參數不符合;三是遭遇雷電擊。
相應的解決方法如下:一是檢查電纜接口并接好;二是啟用備用的線路板對轉化器各個零部件進行檢查,如發現損壞及時更換;三是設置電源線防雷措施。
3.總結
電磁流量計的正處于一個高速發展的時期,對它的應用研究以及故障分析具有很高的實際應用價值,它能保證工業生產的正常運轉,然而本文只是簡略的對其中的問題進行了總結與歸納,并沒有進行深刻的探討的與研究,這可能是由于筆者的時間不夠或者是**知識水平還不夠,有待于在時間的過程中繼續發現和繼續分析,但是對于電磁流量計的研究工作會持續下去,以期更好的促進電磁流量計的發展與應用。
