一、電磁污水流量計介紹
電磁污水流量計由電磁流量計傳感器和電磁流量計轉換器配套組成，是用來測量管道內和渠道內各種導電液體的體積流量的儀表。
電磁污水流量計可**用于市政給供水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的導電液體的體積流量的測量，特別適合于渠道、小型河道的流量測量以及環保處理方面的污水計量。
二、電磁污水流量計特點
電磁污水流量計結構簡單、牢固可靠、使用壽命長（且適用于測量海水）。
測量管內無活動部件和阻力部件，無壓損，不會產生阻塞。
測量可靠，抗干擾能力強。
體積小、重量輕、安裝方便、維護量小。
測量范圍寬，測量不受流體溫度、密度、壓力、粘度、電導率等變化的影響。
可在老管道上開孔改造安裝，施工安裝簡單，工程量小。
較一般電磁流量計的成本和安裝費用低，特別適合大中口徑管道流量的測量。
采用**加工工藝，固態封裝、壽命長、使儀表具有良好的測量精度和穩定性。
三、電磁污水流量計主要技術性能指標
流速測量范圍：(0.05-10)m/s
測量管道直徑：DN(32-6000)mm
儀表精度：1.0級
工作壓力：≤1.6MPa
介質溫度：0-80℃
功耗：<15VA
防護等級：IP68
連接方式：法蘭連接
電極材料：含鉬不銹鋼OCr18Ni12Mo2Ti、哈氏合金B(yǎng)、哈氏合金C、鈦Ti、鉭等
四、電磁污水流量計安裝要求
1、電磁污水流量計安裝環境的選擇：
應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。
安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大（防止固液兩相變化）。安裝環境應便于安裝和維護。
2、電磁污水流量計安裝位置的選擇：

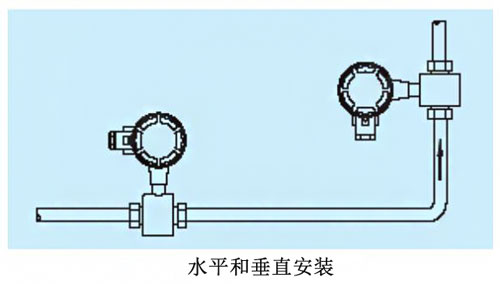

2.1水平和垂直安裝
傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。

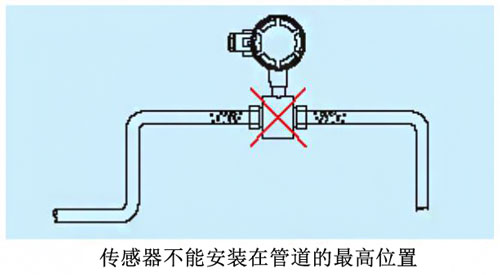

2.2能安裝在管道的zui高位置，這個位置容易積聚氣泡。

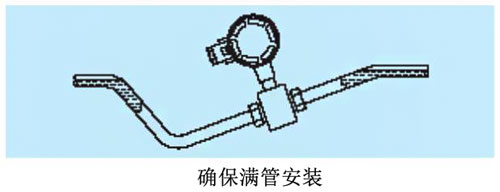

2.3確保滿管安裝
確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。
2.4彎管、閥門和泵之間的安裝
為保證測量的穩定性，應在傳感器的前后設置直管段，其長度由下圖給出。如做不到則應采用穩流器或減小測量點的截面積。
2.5傳感器不能安裝在泵的進水口
為避免負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。
2.6傳感器的進口直管段和出口直管段
比較理想的安裝地點應選擇測量點前后有足夠的直管段。進口直管段應≥5D,出口直管段≥3D(D為傳感器公稱口徑)。
插入式進口直管段應≥20D,出口直管段≥7DD為傳感器公稱口徑)。
2.7管道出口為放空時的安裝
當出口為放空狀態時，傳感器不應安裝在管道放空之處，應安裝在較低處。傳感器安裝在管道下方處時，應保證傳感器內被液體充滿，不能出現空管狀態。
2.8串聯安裝和平行安裝
如果有幾個傳感器需要按順序串聯在同一管道上，每個傳感器之間的距離至少應為2個傳感器的長度。
如果兩個以上的傳感器彼此并行安裝，傳感器的距離必須大于1m。
3、流量控制閥門和調節閥門：
流量控制閥門應安裝在傳感器上游側的被測管道內，流量調節閥門應安裝在傳感器下游側。流量時，通常流量控制閥門應處于全開狀態。
4、傳感器的接地措施
傳感器產生的流量信號非常小，在滿量程時也只有幾個毫伏，所以傳感器接地應良好。電磁流量計的接地要求有兩個方面：
1.從電磁流量計的工作原理和流量感應信號電流的回路來分析，傳感器和轉換器的接地端必須與被測介質同電位。
2.接地。以大地為零電位，減少外界干擾。一般情況下，工藝管道都是金屬管，本身都是接地的，這點要求很容易滿足。但是在外界電磁場干擾較大的情況下，電磁流量計應另行設置接地裝置，接地線采用截面大于5mm2的多股銅線，傳感器的接地線絕不能接在電機或其它設備的公共地線上，以避免漏電流的影響。接地電阻應小于10歐姆。

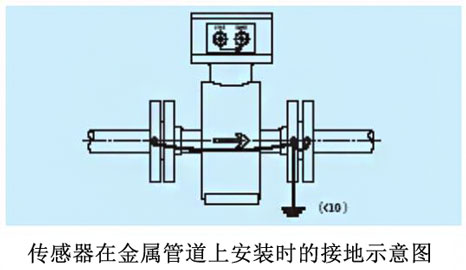

a.傳感器在金屬管道上安裝（金屬管道內壁沒有絕緣涂層），按下圖接地。

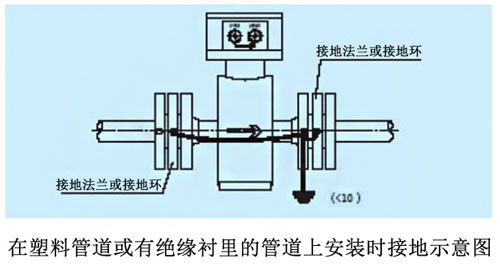

b.傳感器在塑料管道上或在有絕緣襯里的管道上安裝，傳感器的兩端應安裝接地環、或接地法蘭、或帶有接地電極的短管，按下圖接地。
使管內流動的被測介質與大地短路，具有零電位，否則，電磁流量計無法正常工作。
