我國幾乎家家戶戶都在使用煤氣,是一個使用煤氣的大國,從節能降耗的角度出發,設計合理而且便于廣大人民群眾使用的煤氣流量計量儀表是至關重要的,因此在新時代的發展過程中,本著節能降耗的理念,人們對于煤氣流量計量儀表也在進行研究與改良。本文通過從煤氣流量計量儀表的傳統檢測方法、改良方法及提高價值三方面入手,進而分析煤氣流量計量儀表的發展歷程,zui終達到為國家節能降耗的目的。
流量計算量在石化生產過程控制和計量核算中具有重要地位,特別是注重能源節約、以提高經濟效益為核心的今天,對流量計量的要求更為嚴格。選擇合格的流量計量儀表在企業運行、維護和成本控制中占有重要的地位,其經濟效益顯著。
1.1傳統煤氣流量計量儀表中存在的問題
轉型過渡期,煤氣成為人們生活中必不可少的東西。在這個前提下,煤氣流量計量儀表成為了一個關鍵的因素,它的不斷研發,既能與人們?nèi)粘Ｉ罹o密相連,還與制造商的利益有著密切的聯系,又能響應國家號召——節約
能源減少消耗。
傳統煤氣流量計量儀表在使用上難免會存在一些問題,同時在節能降耗方面也存在缺陷。主要問題如下:①該設備在某些情況下容易導致氣體不流通,因為對儀表生產標準的不一,導致了其質量在生產過程中存在某些問題進而在使用中一些分子沒有被完全過濾,長時間的使用讓儀表工作效率大大降低,儀表也就失去了其使用價值。傳統煤氣流量計量儀表在以后的維修環節中,因其堵塞物太多也不便清理。這也就導致了較多的污染物排放,不能達到節能降耗;②煤氣流量計量儀表因長時間使用,致使數據不**。因為使用煤氣的用戶較多,且都主要集中在固定的時間段內,所以對流過的煤氣數據檢測難免會產生誤差,進而影響公司的利益;③煤氣流量計量儀表設計的缺陷。在設計之初因為考慮因素較少,所以導致難以滿足現在的需求,這樣的缺陷同樣使煤氣流通效率降低,其節能降耗效率降低,不能滿足社會的需求。
1.2煤氣流量計量儀表的測量方法
基于節能降耗理念,設計者們設計了多種檢測方法為了方便煤氣公司檢測用戶的使用情況及便于收費,但大多數采用了壓強法及流量監控法進行測量,原理是提取流入或是流出的量進行計算。但是在實際操作中存在很多的問題,比如在儀表內部設計線管道,為了讀取更精確的數值,但是隨著使用次數的不斷增加,因為雜物不斷產生,會導致管道流通不順暢,進而影響數值的**度,更為嚴重的是不能正常的運轉,從公司的角度上來說會影響收益,從使用者的角度來講會影響家庭正常的生活,而且不能夠?qū)崿F(xiàn)節能降耗。所以為了解決這些問題,制造者們開始進行改良,主要從雜物不斷流入的角度出發,制作出非一次性可清洗的過濾網,這些過濾網在數據**度下降的時候,就可以拆卸下來進行清洗,然后循環利用,這種方法有效解決了原來存在的問題,既能夠滿足社會的需求,又能響應國家節能降耗的口號。
2.新型檢測儀表的誕生
通過分析傳統煤氣流量計量儀表中存在的問題及煤氣流量計量儀表的測量方法,設計者以節能降耗為理念對傳統煤氣流量計量儀表進行了改造,誕生了幾種新型檢測儀表,具體如下:
2.1過濾網式煤氣流量計量儀表

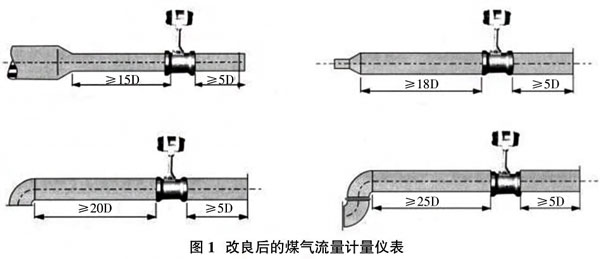

在傳統的計算儀表中,還存在儀表數據不能根據氣流的大小的變化而變化。同時,設計者們以節能降耗為理念在此之上進行了改良。過濾網測量法也將這個問題得到有效的解決,該方法通過檢測在單位時間內通過網的流量,進而得出**的數據,也就是說不管通過儀表內部流量的多少,都能準確地將其數據反映在儀表盤上。在家庭生活中,一個煤氣灶往往有多個灶臺,也就是說要增加分管道,也可以在支管出增加過濾網,達到單個控制的效果,這種方法有效解決了傳統煤氣流量計量儀表中存在的問題。這種方法聽起來非常的簡單實用,但是在構造期間,需要大量的人力物力,并且這種煤氣流量計量儀表需要的空間也很大,這樣缺陷的存在,使得該煤氣流量計量儀表在現實生活中操作起來就變得很不方便,如果經常更換就會產生很大的費用。再加上壓力的不斷改變對其影響也是不可忽視的,所以煤氣公司還想有更方便的儀表拖入使用,在這種需求之下煤氣流量計量儀表得到進一步的改良(圖1)。
2.2渦街測量煤氣流量計量儀表
與**次改良的儀表相比,這種新一代的儀表具有高效、耐磨、**度高、直觀等優點,并且能夠節能降耗,同樣可以適應不同的煤氣管道,使環境有了明顯的改善,所以被**的使用。但是在新環境下也會遇到一些問題,如下:
2.2.1管道通暢問題
用渦街方法進行測量也有了很長的一段歷史。從zui初使用情況來看,其使用原理是通過不斷變化的微小振幅,進而影響其壓力大小的變化,再通過零件的敏感性傳到儀表盤中,但是這種固定頻率的振幅,也會致使其中的雜物向某一方向聚集,有效地減小了環境污染,也會在某種程度上使煤氣流通不順暢,并且處理起來也很麻煩。zui終給這種煤氣流量計量儀表的使用范圍給予了限定,其適合在一些純度比較高、污染物相對較少的煤氣管道中使用。在檢測方法基礎之上進行改良,制造出結構設計合理,被人們認可的元件。在煤氣管道的內部增加一個區域,使檢測部位與煤氣流通管道相分離,這樣不會接觸到管道中的雜物,也不會使管道出現堵塞,并且響應了節能降耗的口號,在被越來越多的家庭使用。
2.2.2對煤氣的要求較高
在之前的基礎之上,要求煤氣的流速相對平穩,不會產生太大的壓強差,使其表征粘性影響的相似準數較高(例Re>5500),煤氣的流速要達到一定的要求,目的是讓測量出來的數據**度高,如果管道相對較粗一些的話,大多數的情況下要求其流速不能小于7.lm/s。但科學研究結果表明,其內部流速的*大浮動范圍在8.lm/s-11.9m/s之間,但是在日常生活中,在使用不是相對密集時期,其流動速度不再增大,可以降至0.6m/s,這一數據與之前要求看起來相差甚遠。所以,想要解決以上所以問題,就要通過不斷地設計與改良,創造出一個內部結構精細、外部監管系統標準的煤氣流量計量儀表至關重要,如果能夠?qū)崿F(xiàn)這一要求,在很大程度上解決了多邊問題。
2.2.3振動頻率的改良
煤氣流量計量儀表在實際應用中,其管道連接處難免會產生波動,使用時間較長之后其震動頻率就會加大,影響測量數據的準確性,雖然新型渦街技術能夠減緩震動頻率,但是還是不能從根本上解決震動對信號發出及接受的影響,也就是說其測量的結果會存在誤差。
2.3熱式氣體煤氣流量計量儀表
熱式氣體煤氣流量計量儀表是根據相對應的儀器進行改造的,該方法采用了節能降耗技術,經過數以萬次的實驗研究表明,該種方法克服了種種環境,使其測量的數據**度更高,安全性及內部構造從根本上得到了極大的改良,讓采用這種方式的煤氣流量計量儀表**應用在現實生活中,既方便了使用者,又方便了煤氣公司。
熱式氣體煤氣流量計量儀表的原理是在原有基礎之上在內部加入了溫度檢測軟件,工作的時候利用之間產生的熱量進行檢測。在儀表內部分別鑲嵌了長短不一的零件,這兩個零件分工明確,相對較長的一個叫做轉換零件,較短的一個叫做測溫零件,這兩個零件的制作原材料及標準都相同,都是用固定的模板刻出來的且長短不一的探頭。在管道中,因為兩個零件所處的位置不同且長短不同,所以他們兩個的作用大相徑庭,二者相互配合,從而檢測出的結果**度高。
這種新型煤氣流量計量儀表可以自動地進行調控,可以通過內部特有的構造使零件的溫度更高一些,改變電路的電流進而控制其溫度,是兩者產生一個溫度差,讓溫度差維持在一個穩定的范圍之內,這是整個系統就處于相對穩定的狀態,其中相互的熱能變化公式為:
H=K(T-TO)LI+(2mpCpLud:K)1/2]
在某種固定的條件下,公式中部分數值可以看做為一個常熟,也就是說流量和某時間段內釋放出來的熱量存在函數關系。在有關的科學研究中,根據公式H=I2R(T)可知,在恒溫的情況下,其內的阻值也是固定不變的,所以在**度很高的煤氣流量計量儀表中,其流動速度不再增大,可以降至0.06m/s。
3.1過濾網式煤氣流量計量儀表價值
過濾網式儀表研制的成功,突破了傳統檢測方式?？梢允箼z測儀表能夠得到可循環利用的效果,與前一種方式相比,過濾網式煤氣流量計量儀表可減少了對其成本的投入。同時在功能上使得**度與前者相比數據更加準確,在當時的社會下,過濾網式煤氣流量計量儀表有著很高的利用價值,體現了節能降耗的作用,也被廣大人民群眾所接受。
3.2渦街測量煤氣流量計量儀表價值
渦街測量方法的誕生,借鑒了節能降耗的技術,在很長一段時間內都采用了這種方法。作為當時新型儀表具有高效、耐磨、**度高等優點,渦街測量煤氣流量計量儀表能適應高氣壓、低溫度等多種多樣的環境,其改良也經歷了很長的時間,所以在當時渦街測量煤氣流量計量是公司常用的檢測方式。
3.3熱式氣體煤氣流量計量儀表價值
作為現在仍然流行的一種測量方法,有以下幾方面的優點:
①其內部組成簡單,外形設計更具有特點,并且從根本上解決了氣體流通不暢的問題及節能降耗的問題。其內部零件更為容易清洗,方便、簡潔并被人們認可,具有很高的現實使用價值。在定期維修的過程中,工作者操作簡單且成本較小,對每一方都有很大的好處。
②使用的范圍較廣。因為這種測量方法可以準確地測量出不同環境下的準確數值,而且其煤氣的流速可以調控,所以應用范圍比較廣。與之前過濾網及渦街檢測方法相比,熱式氣體煤氣流量計量操作系統相對簡單,在保護與維修方面的程序不繁瑣,可有效解決人力物資資源,有很高的實用價值。
③測量出來的數據更為精確。在認定標準中,熱式氣體煤氣流量計量儀表的準確度達到了**別,讓燃氣公司的利益在一定程度上有了很大的保障。
4.結語
本文通過對液體流量的設備檢測和氣體流量的設備檢測進行分析,探究出節能降耗的煤氣流量計量儀表的選型,為了更好地進行節能減耗,不斷地對煤氣檢測方法進行改進。zui終設計出既符合當今時代社會具體要求的產品,又能響應國家提出的節能口號。
