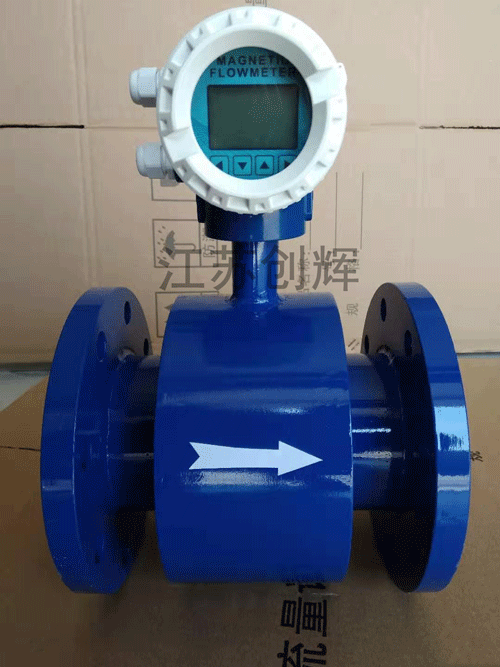

電磁流量計干擾影響因素
1.空間電磁干擾
轉換器與傳感器問的電纜線較長,在較強電磁環境下,很易受到干擾,從而引發儀器測量值出現非線性,很難正常顯示。針對這種情況,首先,引入屏蔽措施,可在接地鋼管內進行電纜的單獨引入,并使用達標的屏蔽電纜;其次,合理縮短電纜長度;再次,與強磁場保持較遠距離。
2.連接電纜問題
電磁流量應用的實質是借助特定的電纜,實現轉換器與傳感器的連接,形成完整的系統,因此導體的橫截面積、電容、電纜場地等都會產生不良影響。針對該情況,首先,要保證電纜型號滿足要求,實現末端的有效連接,防止出現中間接頭現象;其次,控制長度范圍,通常越短越好。
3.接地問題
因傳感器的輸出信號很小,通常只要幾毫伏,為了提高抗干擾能力,傳感器的零電位必須單獨可靠接地,且傳感器輸出信號接地點應與被測流體電氣連接。傳感器的接地電阻應小于10Ω,在連接傳感器的管道內涂有絕緣層或采用非金屬管道時,傳感器兩側應安裝接地環,并可靠接地,以使流體接地,流體電位與地電位相同。
4.電極和勵磁線圈對稱點安裝點振動
電磁流量計的勵磁線圈和電極需保證對稱,一旦不對稱,生產過程中偏差就會引發,測量結果很難保證準確。另外,安裝地點需達到較高的防振動標準,否則無法保證測量數值,甚至誘發儀表的不正常工作。
