一、安裝場所的選擇
1、選擇測量管內不會出現負壓的場所;
2、避免安裝在電機、變壓器等強電設備附件，以免引起電氣干擾;
3、避免安裝位置周圍有強腐蝕性氣體的場所;
4、測量混合相流體時，避免引起相分離的場所;
5、環境溫度一般應在-25℃～60℃范圍內，盡可能避免陽光直射;
6、安裝在無振動或選擇振動小的場合，如果振動過大，應該在傳感器前后的管道上加固定支撐;
7、環境相對濕度應該在10%～90%范圍內;
8、避免安裝在能被雨水直淋或者浸沒的場所。
二、安裝位置和流動方向

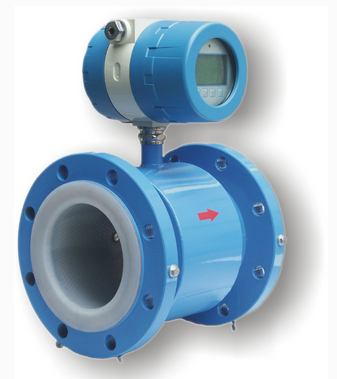

電磁流量計可以水平、垂直、和傾斜安裝在管道上。
在水平安裝時，電磁流量計的電極軸必須水平，防止由于流體所夾帶的氣泡而產生電極短時間的絕緣，也可以防止電極被流體中沉積物覆蓋。不應該將傳感器安裝在*高位置處，以免有氣體積聚。
垂直安裝時，應該使流動方向向上，這樣可以使無流量或者流量很小時，流體中夾帶的較重固體顆粒下沉，而輕的肢肪類物質上升離開電磁流量計的傳感器電極區，在測量泥漿、礦漿等液固兩相介質時，避免固相沉淀和傳感器襯里的不均勻摩擦。
傳感器的測量管道必須充滿流體，必須有一定的背壓。為防止出現負壓(損壞襯里)，電磁流量計不應該安裝在泵的進口，而應該安裝在泵的出口;在傾斜安裝時，必須安裝在上升管道;在開口排放的管道安裝時，必須安裝在管道的較低處。
應在傳感器的下游安裝控制閥和切斷閥，而不應該安裝在傳感器上游。
三、對直管段長度的要求
電磁流量計對前后直管段的要求比較低，一般對于90°彎頭，T形三通，異徑管、全開閥門等流動阻力件，離電磁流量計的電極軸中線(不是傳感器的端面)應該有5D的直管段;對于不同開度的閥門(比如可調開度的閥門)，則上游側的直管段長度需要10D。一般傳感器下游的直管段只需要3D就可以滿足要求，測量不同介質的混合液體時，混合點與流量計之間的距離*少要大于30D。(D為流量計的內徑)
四、測量井內安裝流量計的方式：1、入口 2、溢流管 3、入口 4、清洗孔 5、流量計 6、短管 7、出口 8、排污口 9、排污閥)
1、勵磁電纜可選用HZ中型橡套電纜，其長度與信號電纜一樣
2、信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內。
3、信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
4、分體型電磁流量計勵磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的連接同一體型電磁流量計。
