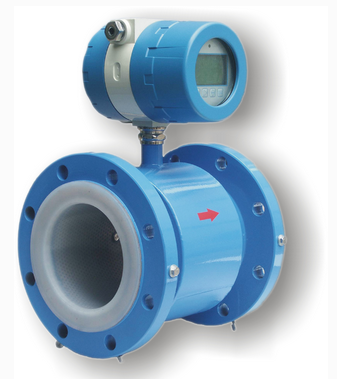

電磁流量計具有無轉動部件和阻流部件的測量結構,不受流體密度、粘度、壓力、溫度和流體電導率變化的影響等優點。合理地選擇測量管內襯里材料和測量電極的材質, 可以適應酸、堿、聚合物、高溫熱水、污水、水源取水和商品水的計量。引入現代微型計算機技術, 采用非線性修正, 大大地提高了儀表的準確度。量程比為1∶10 時, 計量準確度可優于±0.5 %。在油田生產和民用生活中具有廣闊的應用前景。
1、電磁流量計在注聚驅和三元復合驅流量計量中的應用
聚合物驅和三元復合驅作為一種高效的驅油方法在大慶油田進行了多年的攻關試驗, 取得了一系列成果。對于這種高粘度的注劑, 它不但要求地面工程在計量過程中要保證一定準確度, 而且在注入過程中不能對流體有任何破壞其物性的剪切力。電磁流量計作為**的計量儀表, 能滿足注入聚合物的準確度為±0.5 %的要求, 其測量管為一個沒有任何轉動部件和阻流部件的空筒, 對注入物的物性不會有任何破壞。但由于注入壓力為25MPa , 接觸介質的電極的安裝必須滿足承壓的要求。
2、油田熱水計量中的應用
油田民用集中供熱要求具有較高的計量準確度和對高溫介質的適應性。一般的熱水管線都在DN500DN800 , 就是在分部分輸?shù)闹Ц删€上也在DN200DN300 。熱水溫度一般為70 ～ 80 ℃, 這就需要有大口徑的高溫熱水流量計來滿足這種工況下的計量。油井摻水管線一般為DN25 或DN50 , 摻水量為小流量, 摻水溫度根據油井的產油量和環境溫度(7080 ℃), 需要有小口徑(甚至要小于DN25)的高溫熱水流量計來滿足這種工況下的計量。電磁流量計的襯里要選用聚四氟乙烯襯里, 用機械的辦法把一個預成形的聚四氟乙烯管裝入不導磁不銹鋼管中, 為了有效地使過程中的液體與鋼管隔熱, 聚四氟乙烯管要稍長一些, 它的端部向外擴展張開能蓋住鋼管端頭的連接管件, 這種測量導管容許的*高溫度可達175 ℃。
對于高溫熱水介質測量電極表面有時會產生某些污染物, 對于這種應用工況, 可采用圓錐狀電極, 對電極表面的雜質或污物用蒸煮法或超聲波法來定期清洗。
3、商品水計量交接中的應用
電磁流量計具有不受液體密度、粘度、壓力、溫度和電導率變化的影響等優點, 應該成為凈水計量的**計量用具。測量的*小上限流速約為3m/s , 量程比可以大于10∶1 , 配上智能計算和補償裝置, 進行分段修正, 儀表的計量準確度優于±0.5 %, 可以滿足商品水計量交接的要求。
