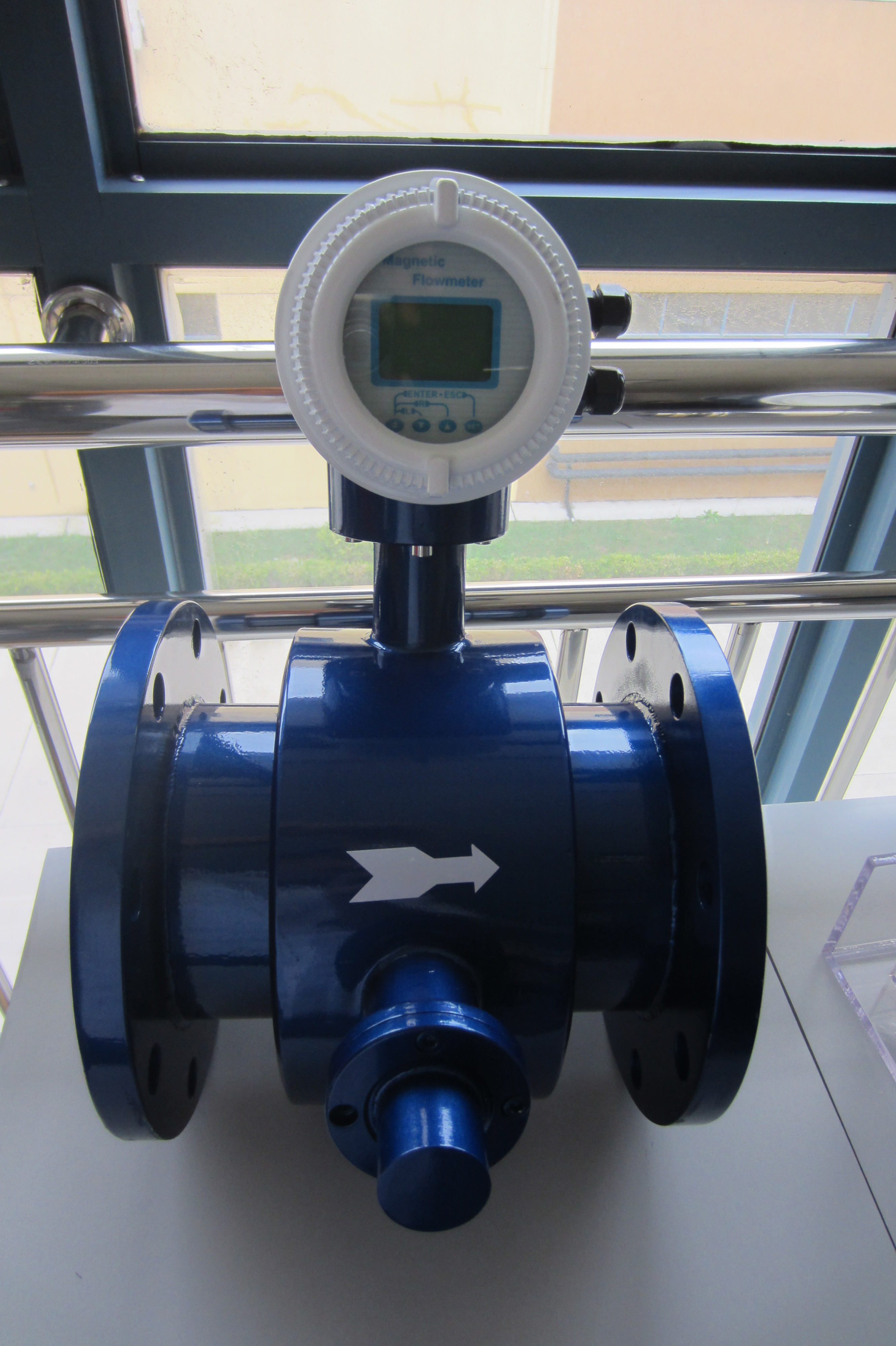

電磁流量計隨著微電子技術的發展，
電磁流量計的技術性能有了進一步的提高，應用也越來越**。由于其具有對液體適應性較強的特點，在現代工業生產中，成為測量流體流量的**儀表。在現行的電磁流量計中，低頻矩形波勵磁方式已成為主要的勵磁方式，為了解決工頻干擾問題，實現對流體流速感應電勢eab信號的準確測量，需利用以下基本關系：
勵磁周期為工頻周期的整數倍，即勵磁頻率為50/IHz（I為偶數）；"正負勵磁下的同相位采樣。圖是對應低頻矩形波勵磁形式下的典型電勢信號形式，按上述關系在一個勵磁周期下，若假設tl和t2
點為工頻干擾的等效干擾點，且采樣寬度T=Tl=T2，則eab的基本算式為
上式說明
電磁流量計的工頻干擾在理論上有了可克服的途徑，但其方法是以同相位（tl=t2），同寬度采樣（Tl=T2=T）為前提的。顯然在實際情況下，是不可能完全滿足這兩個前提的，采樣的相位與寬度不可避免地存在著誤差，如何減少采樣誤差正是本文所要討論的問題。
工頻干擾對流量信號的影響
當流體流速較大時，工頻干擾可以忽略，并不是沒有，而是影響不敏感，這是相對感應電勢的值與工頻干擾的大小比較而言的；而當激勵電流減?。p小勵磁電功率）或流體流速較小時，發現工頻干擾值在與反映流速的信號值在同一個數量級上，這時工頻干擾又顯得十分敏感。即為小流量、激勵電流<70mA時，利用反饋式信號放大處理方法放大了l04數量級倍的信號波形。從圖中可以看出工頻干擾在實際信號中占的比例相當大，如果不正確地消除工頻干擾，就無法得到令人滿意的測量結果。
信號采樣方法的分析
長期以來，在對電磁流量計進行信號處理時，人們往往忽略了對信號采樣方法的分析。實際上，采樣的區域、寬度、對稱度及采樣的起始點的選取，特別是在小流量情況下，對電磁流量計的測量精度有較大的影響。為了說明問題，對勵磁頻率為工頻的兩分頻和四分頻的情況進行分析，詳情參考分析
http://www.twyjg.com/list-7.html。
在對
電磁流量計進行信號處理時，采樣寬度與采樣起始點對測量精度有著較大的影響，對采樣范圍的正確選取，將有利于電磁流量計的測量精度的提高。利用上述采樣方法進行信號處理時，可以更好地消除工頻干擾，使測量時具有高精度和超寬量程，電磁流量計即為實現了*大動態量程范圍為0.001~10m/s的正負雙向流量測量、精度達0.5%RS（流速在0.1~10m/s），誤差<0.0005m/s（流速<0.1m/s）的高性能
電磁流量計。
