在對航道、湖泊、碼頭的疏浚中,為實現環保要求,目前對疏浚后產生的污泥通常采用漿化后形成泥、水混合物用管道進行輸送至堆積地的方法。電磁流量計因其傳感部分系一直通導管、內無任何可動部件、傳感電極幾乎和內襯齊平等特點,成為在安裝于管道中進行計量的優選儀表
由于輸送的污泥漿混有各種經破碎后的髙密度土、石灰石、風化巖、卵石等,尖銳且?guī)в?.6~IMPa壓力,故快速的流體導致對輸送管道管壁磨損極為嚴重,連續工作一段時間就要更換(通常一個月左右),安裝于管道中的電磁流量計也同樣深受其累。從經濟出發,電磁流量計不可能采用和輸送管道一樣作頻繁更換的方式。如何提高電磁流量計的耐磨性,使之經久耐用就成為一個難題?
一直以來,生產廠采用流量計傳感器內襯耐磨氯丁橡膠加厚、內襯聚氨脂橡膠加厚(耐磨相當于天然橡膠的十倍),甚至在耐磨橡膠上再加一層陶瓷工藝的辦法等等以延長流量計使用時限,但效果都不理想。
本裝置的目的是克服現有技術中的不足,提供一種結構簡單,成本低廉,更換方便,有效防止流量計磨損的電磁流量計耐磨裝置
本實用新型的目的是通過以下技術方案實現的。這種電磁流量計耐磨裝置,包括法蘭,耐磨板,所述耐磨板垂直與法蘭的端面,所述耐磨板為前后相拼接的兩塊,拼接處覆蓋有一條搭板。
所述搭板與耐磨板中處于流量計管體上游的一塊相焊接。
所述耐磨板厚度為2m-5mm
所述耐磨板厚度為3m。
所述耐磨板為不銹鋼板
所述耐磨板的外徑彎曲度和需配套的流量計管體內徑相符,耐磨板彎曲后的高度低于感應電極有5mm-10mm。
所述法蘭上設有用于和需配套的流量計管體固定的螺釘孔
本實用新型的有益效果是:由于不銹鋼不吸收磁場磁力線,法蘭和流量計法蘭連接相當于接地,因此耐磨裝置既沒有減弱感應電動勢的輸出,也沒有形成新的干擾源,所以對電磁流量計的工作沒有影響,經浙江省疏浚工程有限公司多年來數十臺的電磁流量計采用,效果理想。該耐磨裝置結構簡單,成本低廉,更換(增添)方便,理論上材質只要不是鐵都可以,但以不銹鋼*為合算。該耐磨裝置也可用于采礦作業和其他一切有液固兩相體的管道電磁流量計測量應用中。
圖文解析具體實施方式

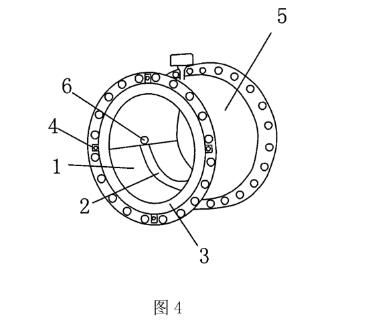

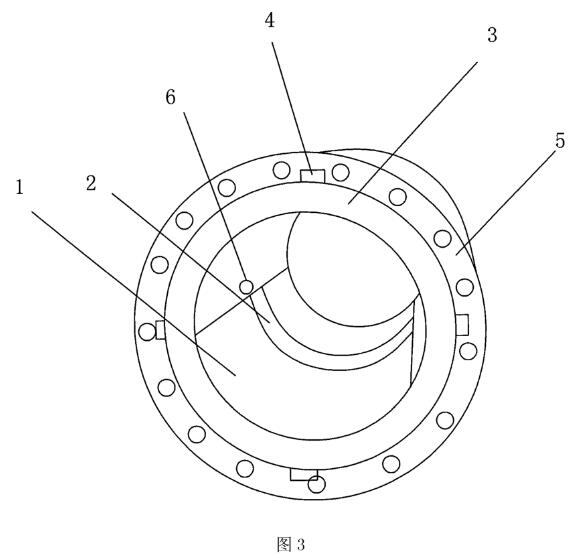

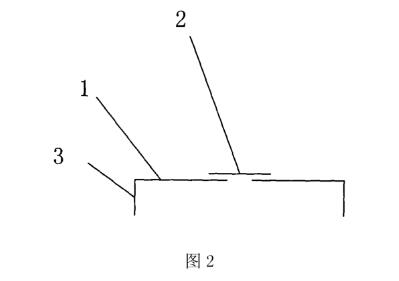

下面結合附圖和實施例對本實用新型做進一步描述。雖然本實用新型將結合較佳實施例進行描述,但應知道,并不表示本實用新型限制在所述實施例中。相反,本實用新型將涵蓋可包含在有附后權利要求書限定的本實用新型的范圍內的替換物、改進型和等同物參見圖1至圖4所示,本電磁流量計耐磨裝置由相向的兩塊彎曲帶法蘭3的耐磨板1組成,耐磨板1為不銹鋼板,厚3mm,其外徑彎曲度和需配套的流量計管體5內徑相符,和襯膠緊貼,耐磨板1彎曲后的弧度高須低于感應電極6有5mm-10mm。,相連的法蘭3材質也為不銹鋼,厚度無要求,直徑和需配套的流量計管體5一致,法蘭3用螺釘孔4固定在電磁流量計管體5的法蘭上。彎曲的耐磨板1和法蘭3用氬弧焊焊接在一起,在其中一塊彎曲的耐磨板1上再加焊一塊彎曲的搭板2,使污泥漿流經耐磨板1時保證不發生停留和沉淀。本實用新型的耐磨板1不做成單一整體,做成左右兩半,主要是考慮這樣做工藝制作簡單,容易和流量計襯膠緊貼不產生空隙,做成兩半拆裝也方便,由于不銹鋼不吸收磁場磁力線,法蘭3和流量計管體5法蘭連接相當于接地,因此本實用新型的電磁流量計耐磨裝置既沒有減弱感應電動勢的輸出,也沒有形成新的干擾源,所以對電磁流量計的工作沒有影響該電磁流量計耐蘑裝置結構簡單,成本低廉,更換或增添方便,理論上材質只要不是鐵都可以,但以不銹鋼*為合算。該電磁流量計耐磨裝置也可用于采礦作業和其他一切有液固兩相體的管道
電磁流量計測量應用中。
