目前國內所有的電磁流量計不具備有防泄漏(管道發生泄漏時實時報警)功能。對于一些特殊的行業,如化工、污水處理等行業,工藝管道一旦發生泄漏會對生產安全、環境安全產生重大危害。因此,對管道泄漏能夠及時報警就顯得非常重要。本項目產品的防泄漏系統正是基于這一實際應用需求而開發的。
內容
本智能防泄漏電磁流量計,解決現有的電磁流量計不能在管道發生泄漏時發現情況并進行報警的問題目的是通過以下技術方案來實現的。
智能防泄漏電磁流量計,包括數據采集端、預處理單元、數據存儲器、控制芯片、比較器和報警裝置,所述數據采集端與預處理單元連接,所述預處理單元與數據存儲器連接,數據存儲器、比較器和報警裝置連接到控制芯片,所述比較器與所述報警裝置連接,所述比較器同時連接到數據采集端。
數據采集端每隔一段時間會進行一次數據采集,數據采集端的流量數據采樣頻率可以由控制芯片進行設定,數據采集端采集的數據經過預處理單元的分析處理后發送并儲存在數據存儲器中,數據存儲器中存儲的多次采集數據,并由控制單元進行疊加計算后得出在一段時間內的平均值,并將該平均值賦值給比較器作為比較器的基準數據,而數據采集端實時采集的數據發給比較器,并與平均值相比較,如果誤差超過設定值,控制芯片會控制報警裝置進行報警。
本智能防泄漏電池流量計,自動存儲用戶設定的流量數據采樣頻率,實時采集流量數據,通過對采集數據進行數據分析和預處理后,存入系統的實時數據庫?？刂菩酒鶕?jù)這些實時藪據及設定的偏差范圍進行預測是否泄漏,滿足了化工、污水處理以及具有重度污染等危害的特殊行業的應用要求,填補了國內目前在防泄漏流量計上的空白
具體實施方式

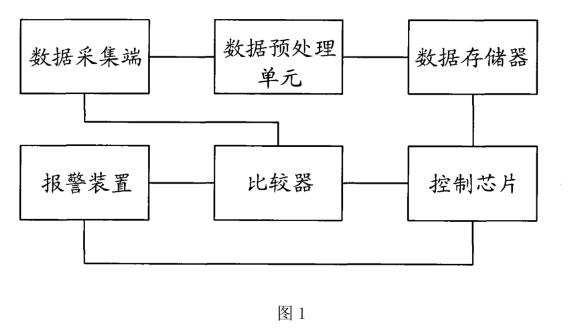

如圖1所示
本所述的智能防泄漏電磁流量計,包括數據采集端、預處理單元、數據存儲器、控制芯片、比較器和報警裝置,所述數據采集端與預處理單元連接,所述預處理單元與數據存儲器連接,數據存儲器、比較器和報警裝置連接到控制芯片,所述比較器與所述報警裝置連接,所述比較器同時連接到數據采集端。
數據采集端每隔一段時間會進行一次數據采集,數據采集端的流量數據采樣頻率可以由控制芯片進行設定,數據采集端采集的數據經過預處理單元的分析處理后發送并儲存在數據存儲器中,數據存儲器中存儲的多次采集數據,并由控制單元進行疊加計算后得出在一段時間內的平均值,并將該平均值賦值給比較器作為比較器的基準數據,而數據采集端實時采集的數據發給比較器,并與平均值相比較,如果誤差超過設定值,控制芯片會控制報警裝置進行報警。
提供的智能防泄漏電池流量計,自動存儲用戶設定的流量數據采樣頻率,實時采集流量數據,通過對采集數據進行數據分析和預處理后,存入系統的實時數據厙?？刂菩酒鶕?jù)這些實時藪據及設定的偏差范圍進行預測是否泄漏,滿足了化工、污水處理以及具有重度污染等危害的特殊行業的應用要求,填補了國內目前在防泄漏流量計上的空白。
防泄漏系統實時采集和存儲連續3小時的流量工作數據的ZUI大FLASH數據容量。用戶可以根據實際需要,設定一個流量采樣時間間隔。在設定完畢采樣時間間隔后,系統按照用戶設定的采樣頻率,實時采集流量數據存儲到 EEPROM中。然后,連續更新保存在 EEPROM中的3小時的工作數據,也就是始終保存ZUI近3個小時的現場工作數據。系統根據ZUI新的3個小時的數據,評估預測實時的流量數據,進而分析管道是否存在泄漏的狀況發生。
系統根據當前3個小時的實時流量數據,取3個小時實時數據的平均值,偏差范圍可以由用戶在現場通過電磁流量計的工作界面上的按鍵進行設定,也可以在遠程控制端口進行設定。比如設定偏差是此前3個小時數據的平均值的負10%的范圍內,如果超出這個范圍系統可以認為可能存在泄漏發生,通過集成在轉換器里面的GPRS模塊進行短信報警,通過遠程通信端口,將這個信息顯示在DCS系統的界面上。
