電磁流量計背景技術
電磁流量計是根據法拉第電磁感應定律制造的用來測量管內導電介質體積流量的一種高準確度感應式儀表,其原理是由勵磁電路驅動線圈,產生一個磁場,當介質流動時,在測量電極上會感應電動勢,測量電動勢的值與流量成線性關系。由其原理可知,勵磁電路對電磁流量計的準確度影響很大,通常一個勵磁電路需要適應多種口徑的管體,但不同口徑的管體在同樣的勵磁電流下產生的磁場強度不同,電極上測量到的信號強度不同對后續電路的處理造成困難,特別是對A/D轉換電路部分,若設置A/D轉換器的量程過大,會造成轉換精度變差,若設置量程過小,會造成在磁場強度大的時候信號超出測量范圍。如何選用合適的勵磁電流一直是電磁流量計的重要問題
具體實施內容

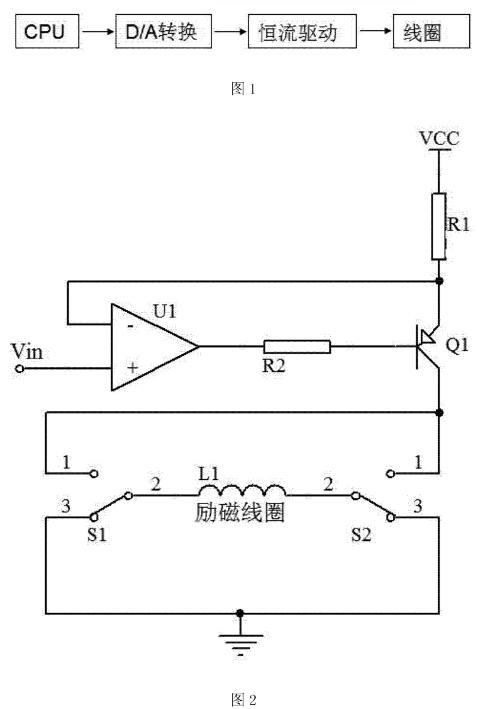

以下結合附圖和具體實施例對本實用新型作進一步詳細說明。本實用新型的勵磁電路原理框圖如圖1所示,
由CPU控制D/A轉換電路輸出電壓控制恒流驅動電路產生勵磁電流,激勵線圈產生磁場。本實用新型的勵磁電路原理圖如圖2所示,D/A轉換輸出電壓值Vin,接運算放大器UI的同相端,U1的反相端接電阻R1和三極管Q1的發射極,RI1另一端接電源vcc,三極管Q1基極接電阻R2,R2另一端接運算放大器U1的輸出端,三極管Q的集電極接電子開關S1和S2常開端,電子開關S1和S2的常閉端接GND,電子開關S和S2的公共端分別接線圈兩端。
CPU控制S接常開,S2接常閉,就可以實現正向電流的勵磁,CPU控制S2接常開,S接常閉,就可以實現反向電流的勵磁,若CPU控制S1接常閉,S2接常閉,則無勵磁電流,從而CPU定時控制電子開關的閉合,就可以方便的實現電磁流量計的雙值矩形波勵磁或三值矩形波勵磁。勵磁電路的勵磁電流為l所以CPU控制改變D/A轉換電路的輸出電壓Ⅴin,就可以控制勵磁電流,實現勵磁電流的正確可調。
本實用新型的電磁流量計勵磁電路可以對勵磁電流實現準確調整,以適應多種口徑管體,避免了由于不同口徑管體造成的信號差別過大問題,是電磁流量計測量更加準確,通用性更強。
以上所述僅是本實用新型電磁流量計勵磁的實施方式,應當指出的是,對于本技術領域的普通技術人員來說,在不脫離本實用新型原理的前提下,還可以做出若干改進和潤飾,這些改進和潤飾也應視為本實用新型的保護范圍。
