背景技術， 智能化水表取代老式機械式計量水表已是大勢所驅，而目前很多智能水表中都采用1次性電池為控制電子電路供電。
例如，在申請?zhí)枮?00510049943 .4的文獻中，公開了一種電池供電電磁流量計，其流量測量回路與內置于電磁流量計的電池供電回路相連，其電源供電穩定，電壓變化能實時監測，并及時提醒使用者電源工作狀況，更換欠壓電池。
又例如，在申請?zhí)枮?01020555304 .1的文獻中，公開了一種電池供電電磁流量計。該電池供電電磁流量計的轉換器殼體內置有電池，電池與顯示器、無線信號傳輸裝置連接，由此在無外接電源地區通過內置電池也能實現流量測量，并能通過內置的信號無線傳輸裝置將環境惡劣和不方便讀數的信號傳輸出來，實現遠程讀數和控制。
盡管采用電池供電較為方便，但卻存在以下缺陷：1次性電池?zé)o論容量有多大，電量總會用盡，而且水表所處的工作環境濕度都比較大，容易造成電池漏電，因此，電池的使用壽命往往達不到設計要求，也就是說，一塊智能水表更換電池的次數可能遠不止一次。而更換電池的工作只能由管理部門指派**人員去完成。不難預計，當全民都使用智能水表的時候，更換電池的工作量將會非常巨大，浪費大量的人力和物力，且被更換下來的電池也會對環境造成污染。
研制內容，鑒于以上所述現有技術的缺點，本智能新型量的目的在于提供一種自充電式電磁流量計。
為實現上述目的及其他相關目的，本儀表是提供一種自充電式電磁流量計，其至少包括：設置在水流經過的管道內的水流發電機，其殼體的入水口呈喇叭狀，該殼體內設有葉輪、齒輪增速單元、永磁直流發電機；與所述水流發電機連接的儲能單元；用于基于控制信號來產生磁場的勵磁產生單元；用于基于所述勵磁產生單元產生的磁場來產生相應感應電動勢的感應電動勢接收單元；與所述勵磁產生單元、感應電動勢接收單元及儲能單元連接且用于輸出所述控制信號及將所述感應電動勢接收單元輸入的數據進行處理的處理單元；以及與所述處理單元連接的存儲單元。

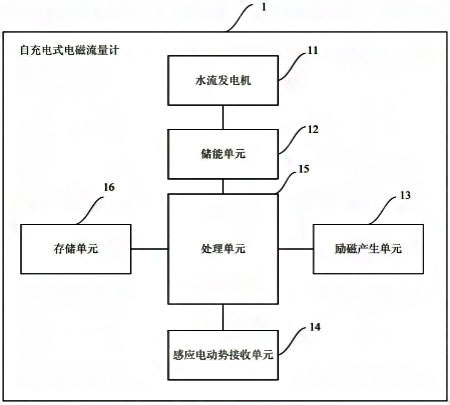

圖為本智能自充電式電磁流量計示意圖
所述殼體內設置有密封單元以將所述殼體內設置有所述葉輪的空間與設置有齒輪增速單元的空間隔離。
如上所述，本研制新型的智能自充電式電磁流量計，具有以下有益效果：能基于水流來發電，從而實現電能的自給自足。
