在自來水工程實際應用中，為了確保自來水流量計的正常運行及測量精度，接地極的正確安裝是極為重要的一個環節。
1.接 地
由于自來水流量計測量的是微弱電勢，需排除一切外界干擾才能準確測量，因而良好的接地是保障自來水流量計穩定工作的必要條件。通常接地是通過接地環或傳感器內的參考電極和管路系統的接地連接來實現。
1.1當自來水流量計安裝在已接地的金屬管道上，通過自來水流量計變送器上的接地端子實現系統電勢平衡，即通過截面積不小于6mm2的銅芯電線連接至接地端子上。
1.2當自來水流量計安裝在未接地的金屬管道上，２個法蘭均通過截面積至少為6mm2的銅芯電線與管道法蘭相連接，并接地；將變送器或傳感器接線盒連接至接地端子上，實現系統電勢平衡。
1.3當自來水流量計安裝在塑料管道或帶絕緣內襯的管道上，通過附加接地環實現系統電勢平衡，接地環通過截面積至少為6mm2的銅芯電線連接至接地端子上。
2.直管段要求
為了保證自來水流量計的正常運行，減少測量誤差，自來水流量計前后應符合一定的直管段要求。根據JJG 1033-2007《自來水流量計核定規程》測試標 準要求，通常前直管段應達到10D，后直管段應為5D；根據實際經驗，在大部分應用場合，流量計前直管段少不小于5D，后直管段少不小于3D。
3.安裝位置
通常，自來水流量計設計時需特別注意以下幾點：
3.1變送器要選擇在任何時候測量導管內都能充滿液體的位置進行安裝，以防止由于測量導管內沒有液體而產生指針不在零點引起的錯覺。好是垂直安裝，減少由于液體流過在電極上產生氣泡而造成的誤差。
3.2自來水流量計測量管中出現氣體積聚或有氣泡現象時，會增大測量誤差，所以要避免將自來水流量計傳感器安裝在管道的高點。
3.3自來水流量計傳感器不應安裝在泵的入口側，避免抽液時形成負壓損壞測量管內襯。

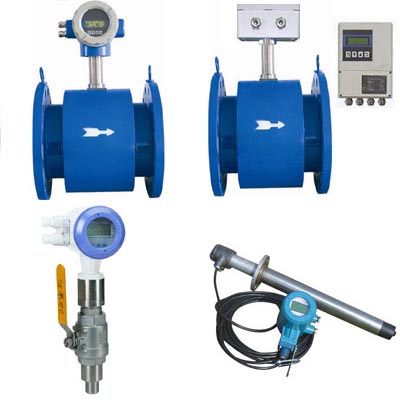

3.4盡量避免安裝在有振動的地方，若不可避免，應加固管路系統和傳感器，當振動十分劇烈時，宜選用分體式自來水流量計，將變送器和傳感器分開安裝。在高空管道上，也要盡量選用分體式自來水流量計，將傳感器安裝在高空管道上，將變送器安裝在地面上的易觀察處，方便巡查和維修。
3.5自來水流量計信號微弱，在滿量程時只有2.5~8.0mV,流量很小時，輸出只有幾微伏。要避免將自來水流量計安裝在有電磁場和電磁場變化劇烈的地方，如大型變壓器、電機等強電磁設備附近。
3.6變送器和二次儀表必須使用電源中的同一根相線，否則會由于檢測信號和反饋信號相位差120°，導致儀表不能正常工作。
3.7對于含固顆粒的液體流量測量，電磁流量檢測器宜垂直安裝，并且流體的流向應自下而上。
選型中需要注意的問題
自來水流量計的測量管內襯材料有多種，其中耐腐蝕性能好的是聚四氟乙烯，目前新的技術成果開發了陶瓷內膽襯里，此種材料既防腐蝕又耐磨。電極材料的選擇要嚴格按照選型要求進行，應以滿足需要為原則，不盲目選擇貴金屬。在化工生產中鉑是一種性能很好的催化劑，某些介質在一定的條件下與鉑接觸后易發生化學反應，鉑電極的自來水流量計在測量雙氧水時，會在電極表面生成氣霧，流量為零時，輸出也會波動。
