城市污水大型污水處理計量選用電磁流量計
電磁流量計是根據法拉第電磁感應定律制成的一種測量導電液體體積流量的伩表。導電性液體在垂直于磁場的非磁性測量管內流動,與流動方向垂直的方向上產生與流量成比例的感應電勢,電動勢的方向按“弗來明右手規則”,其值如下式設液體的體積流量為E=(4kB/πD)qv
電磁流量計的工作原理是基于法拉第電磁感應定律,即被測介質垂直于磁力線方向流動,因而在與介質流動和磁力線都垂直的方向上產生一感應電動勢EX感應電動勢EX與被測介質流量(流速)成正比,電磁流量計不受溫度壓力、粘度、重度等外界因素的影響,測量管內部無收縮或凸出部分的壓力損失,另外,流量元件檢測出的ZUI初信號,是一個與流體平均流速成***線性變化的電壓,它與流體的其他性質無關,具有很大的優越性。根據污水具有流量變化大、含雜質、腐蝕性小、有一定的導電能力等特性,測量污水的流量,電磁流量計是個很好的選擇。它結構緊湊、體積小,安裝、操作、維護方便,如測量系統采用智能化設計,整體密封加強,能在較惡劣的環境下正常工作。可選用氯丁橡膠襯里,含鉬不銹鋼(OCr8Ni12Mo2T)電極的電磁流量計,即可滿足污水流量測量的要求。
某冶煉廠在生產中,由于生產工藝的需要,會產生大量的工業污水,污水處理分廠必須對污水的流量進行監控。在以往的設計中,流量儀表不少都選用旋渦流量計和孔板流量計。而實際應用中發現測量的流量顯示值與實際流量偏差較大,而改用電磁流量計偏差大大減小.
1、污水電磁流量計特點
2.測量管內無活動部件和阻力部件,無壓損,不會產生阻塞測量可靠,抗干擾能力強,體積小、重量輕、安裝方便、維護量小測量范圍寬,測量不受流體溫度、密度、壓力、粘度、電導率等變化的影響可在老管道上開孔改造安裝,施工安裝簡單,工程量小較一般電磁流量計的成本和安裝費用低,特別適合大中口徑管道流量的測量采用**加工工藝,固態封裝、壽命長、使儀表具有良好的測量精度和穩定性。
2、污水電磁流量計主要技術性能指標
流速測量范圍:(0.05-10)m/s
測量管道直徑:DN(2-3000)mm
儀表精度:1.0級 工作壓力:≤16MPa
介質溫度:0-80℃ 功耗:<15VA
防護等級:IP68
連接方式:法蘭連接
3、安裝要求
1)、污水電磁流量計安裝環境的選擇:應盡量遠離具有強電磁場的設備,如大型電機、大型變壓器、大型變頻器等。安裝場所不應有強烈震動,管道固定牢靠,環境溫度變化不大。安裝環境應便于安裝和維護。
2)、污水電磁流量計安裝位置的選擇:安裝位置必須保證管道內始終充滿被測液體。選擇液體流動脈沖小的地方,即應遠離泵和閥門、彎頭等局部阻力件。測量雙相(固、液和氣、液)液體時,應選擇不易引起相分離的地方。被測管道內徑或周長容易測量,并且橢圓度應較小
3)、污水電磁流量計直管段長度:傳感器安裝管道上游側直管段長度應大于或等于10D,下游側應不小于5D(D為被測管道通徑)。
4)、流量控制閥門和調節閥門:流量控制閥門應安裝在傳感器上游側的被測管道內,流量調節閥門應安裝在傳感器下游側。流量時,通常流量控制閥門應處于全開狀態。
4、技術特點
測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響,傳感器感應電壓信號與平均流速呈線性關系,
因此測量精度高。
電磁流量計分類:分體型電磁流量計,一體型電磁流量計
電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表,采用單片機嵌入式技術,實現數字勵磁,同時在電磁流量計上采用CAN現場總線技術水平
電磁流量計在滿足現場顯示的冋時,還可以輸出4~20mA電流信號供記錄、調節和控制用,現已**地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
分體型電磁流量計除可測量一般導電液體的流量外,還可測量液固兩相流,高粘度液流及鹽類、強酸、強堿液體的體積流量
5、性能特點
儀表結構簡單、可靠,無可動部件,工作壽命長
無截流阻流部件,不存在壓力損失和流體堵塞現象。
無機械慣性,響應快速,穩定性好,可應用于自動檢測、調節和程控系統
測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響
采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、3l6L、Ti等電極材料的不同組合可適應不同介質的需要
備有管道式、插入式等多種流量計型號
采用 EEPROM存貯器,測量運算數據存貯保護安全可靠
具備一體化和分離型兩種型式
高清晰度LCD背光顯示。

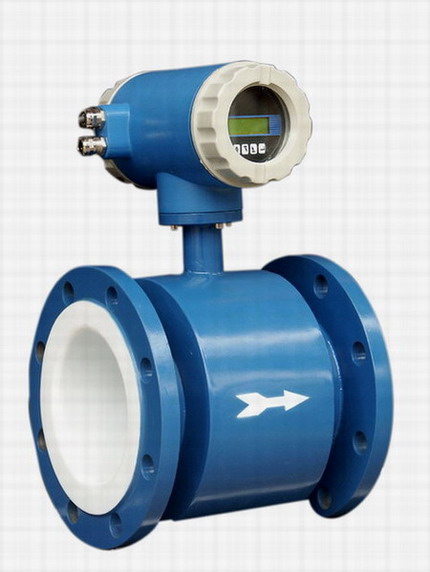

一體型電磁流量計是根據法拉第電磁感應定律制定,用來測量導電流體的體積流量。
**地應用于工業上各種導電液體的測量。主要用于化工、造紙、食品、紡織、冶金、環保、給排水等行業
與計算機配套可實現系統控制測量管道內無阻流件,因此沒有附加的壓力損失;測量管道內無可動部件,因此傳感器壽命很長。
