衛生型電磁流量計工作原理

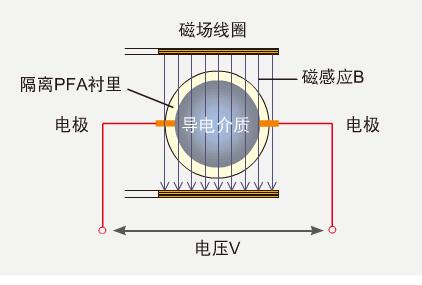

此測量方法的原理為法拉第感應定律。該定律表明在磁場中運動的導體中會產生電壓。在磁感應測量方法中,流動的導電介質相當于導體,兩個垂直放置的線圈產生一個恒定的磁場,流動介質中產生的電壓通過兩個水平放置的不銹鋼電極測量。該電壓與流量直接成正比,可通過標稱通徑換算為流量體積。所確定的測量值可通過計數脈沖及4.20mA標準信號得到。
衛生型電磁流量計性能特點
此電磁流量計流量的測量不受流量的密度、粘度、溫度、壓力、和電導率變化的影響。傳感器感應電壓信號與平均流速呈線性關系,因此測量精度高。衛生型電磁流量計測量管道內無阻流件，因此沒有附加的壓力損失,測量管道內無可移動部件。因此傳感器壽命長。衛生型電磁流量計傳感器所需的直管段較短,方便安裝衛生型電磁流量計傳感器部分只有內襯和電極與被測液體接觸,只要合理選擇電極和內襯材料,可耐腐蝕和磨損,雙向測量系統,可測正反向流量。
1.衛生型電磁流量計產品優點，系列衛生型電磁流量計傳感器重要的部件一線圈作優化的設計,并通過ZUI嚴格的實流試驗,切實保證產品的測量精度
2. 衛生型電磁流量計信號電極作徹底的靜電屏蔽處理,保證小信號不會受線圈的干擾,保證低流速的測量精度
3. 衛生型電磁流量計線圈與外界作隔離處理,保證線圈長期的絕緣強度,也就保證傳感器的長期測量精度
4.衛生型電磁流量計傳感器所有的焊接工藝都采用氬弧焊工藝,雖然成本較高,但能保證焊接的可靠性(焊接是傳感器的*主要的生產工藝),特別是安裝線圈后的*后一道焊接工序,用氬弧焊工藝，能保證已安裝的線圈不被損傷
5.衛生型電磁流量計采用接地電極結構,形成一個平衡電極平面,保證整個測量平均速度的過程都被限制在平衡電極平面之內進行,能很好的消除電氣噪聲干擾,提供準確的測量結果
6.米用定制的雙層屏蔽電纜
7.衛生型電磁流量計可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性,功率損耗低
8特殊介質測量(如漿液)采用高頻勱磁,消除雜波衛生型電磁流量計可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性,功率損耗低
8.特殊介質測量(如漿液)采用高頻勵磁,消除雜波
9.采用16位嵌入式微處理器,運算速度快,精度高
10.全數字處理,抗干擾能力強,測量可靠,精度高
11.超低EMI開關電源,適用電源電壓變化范圍大,抗EMC性能好
12.衛生型電磁流量計用單塊電路板完成所有功能設計,采用SMD器件和表面帖裝SMT)技術,電路可靠性高
13.高清晰度背光中文LCD顯示,顯示累積流量、瞬時流量、流速、流量百分比等
14.菜單操作,使用方便,操作簡單,易學易懂
15.衛生型電磁流量計雙向測量系統,內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
16.具有自檢與自診斷功能,并在屏幕上顯示
17獨特的防雷設計
