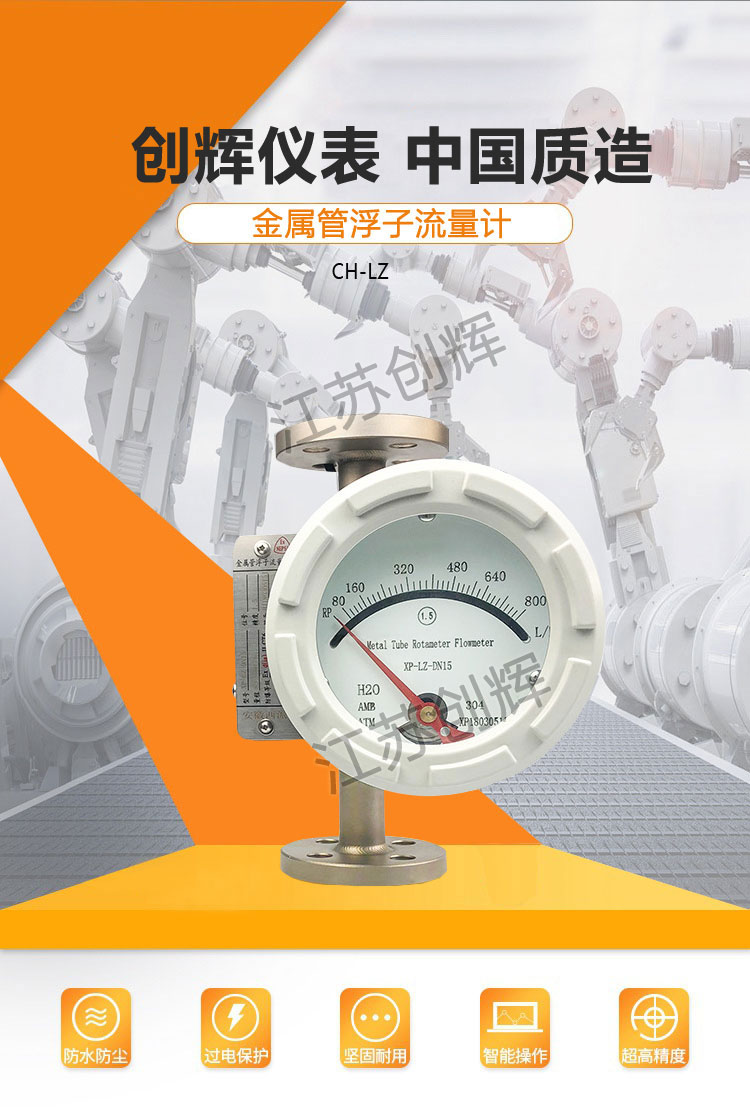

CH-LZ系列金屬管浮子流量計是工業自動化過程控制中常用的一種流量測量?jī)x表，它具有壓損小，檢測范圍大（量程比10:1），使用方便等特點，它可用來測量液體，氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。 SC-LZ系列金屬管浮子流量計有就地顯示型和智能遠傳型，帶有指針顯示，瞬時流量，累積流量，液晶顯示，上下限報警輸出，累積脈沖輸出，標準的二線制4-20mA電流輸出等多種形式，為用戶提供了非常廣闊的選擇空間。另外該儀表采用高質量的MCU微處理系統，保證了流量計在各種應用場所的優良性能。

多年來金屬管浮子流量計的各種優良性能和可靠性，以及較好的性能價格比**受到了石化、鋼鐵、電力、冶金、輕工等行業的青睞。歡迎來電咨詢金屬管浮子流量計價格。

CH-LZ系列金屬管浮子流量計結構原理

1、結構

CH-LZ系列系列金屬管浮子流量計主要由三大部分組成

a、指示器（智能型指示器，就地指示器）

b、浮子

c、錐形測量室
二、產品參數

測量范圍	水：2.5～100000L/h
測量范圍	空氣：0.07～3000m³/h
量程比	10:1（DN≤100mm）
量程比	5:1 （DN≤100mm）
精度等級	標準型1.5級，特殊訂貨可達1.0級
工作壓力	DN15、DN25、DN40、DN50～4.0MPa
工作壓力	DN80、DN100、DN150～1.6MPa
介質溫度	普通型：-40℃～100℃
	高溫型：-80℃～250℃
	內襯F46氟塑料：-40℃～+80℃，內襯PFTE-40℃～+120℃
環境溫度	指針式：-40℃～+65℃
環境溫度	智能型：-25℃～+65℃
連接方式	法蘭連接、螺紋連接、卡箍連接
電氣接口	M20×1.5（特殊要求可做）
防護等級	IP65
防爆等級	本安：ExibIICT4(配LB987S安全柵) 隔爆：ExdIIBT4
介質粘度	DN15≤5Mpa.s DN25～150≤5Mpa.s
測量管材質	304不銹鋼 316不銹鋼，304或316L不銹鋼內襯FTFE或F46
浮子材質	304或316（不銹鋼）；FTFE或F46

三、流量范圍

耐腐通徑	普通通徑	測量范圍		***壓力損失
耐腐通徑	普通通徑	測量范圍		***壓力損失
DN（mm）	DN（mm）	空氣20℃ m3/h	水（20℃）（L/h）	空氣（KPa）	水（KPa）
15	15	0.05-0.5	1.6-16	7	6.4
		0.07-0.7	2.5-25	7.1	6.5
		0.11-1.1	4.0-40	7.2	6.5
		0.18-1.8	6.0-60	7.3	6.6
		0.28-2.8	10-100	7.5	6.6
		0.40-4.0	16-160	8	6.8
		0.70-7.0	25-250	10.8	7.2
		1.00-10	40-400	10	8.6
		1.60-16	60-600	14	11.1
25			80-800		14
	25	3.00-30	100-1000	7.7	7
		4.50-45	160-1600	8.8	8
		7.00-70	250-2500	12	10.8
		11-110	400-4000	19	15.8
50			500-5000		16.2
	50	18-180	600-6000	8.6	8.1
		25-250	1000-10000	10.4	11
80		40-400	1600-16000	12.6	17
80	80	50-500	2000-20000	15.5	6.3
100	80	75-750	2500-25000	17.2	8.1
100	100	100-1000	4000-40000		9.5
125	100	160-1600	6000-60000		10
125	125	250-2500	8000-80000		16
150	125		10000-100000		20
150		300-3000	12-120m3/h		20
		400-4000	15-150m3/h		25

四、外形尺寸

口徑/壓力	尺寸	Φd3	Φk	Φd2	b	f	L	h
口徑/壓力	尺寸	Φd3	Φk	Φd2	b	f	L	h
15/4.0	95	45	65	4xΦ14	16	2	250	85
25/4.0	115	68	85	4xΦ14	18	2	250	85
50/4.0	165	102	125	4xΦ18	20	3	250	85
80/1.6	200	138	160	8xΦ18	20	3	250	85
100/1.6	220	162	180	8xΦ18	20	3	250	85
125/1.6	250	188	210	8xΦ18	22	3	400	85
150/1.6	285	218	240	8xΦ22	22	3	400	85

五、安裝技巧

1、金屬管浮子流量計必須垂直安裝在無振動的管道上。流體自下而上流過流量計，且垂直度優于2°，水平安裝時水平夾角優于2°；

2、為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的金屬管浮子流量計應加裝旁路管道和旁路閥；

3、金屬管浮子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段；

4、如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；

5、當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；

6、為了避免由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游：

7、測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會在浮子處產生氣壓降而引起數據失真。

8、安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTEF襯里變形；

9、用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對于直管段要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動。
