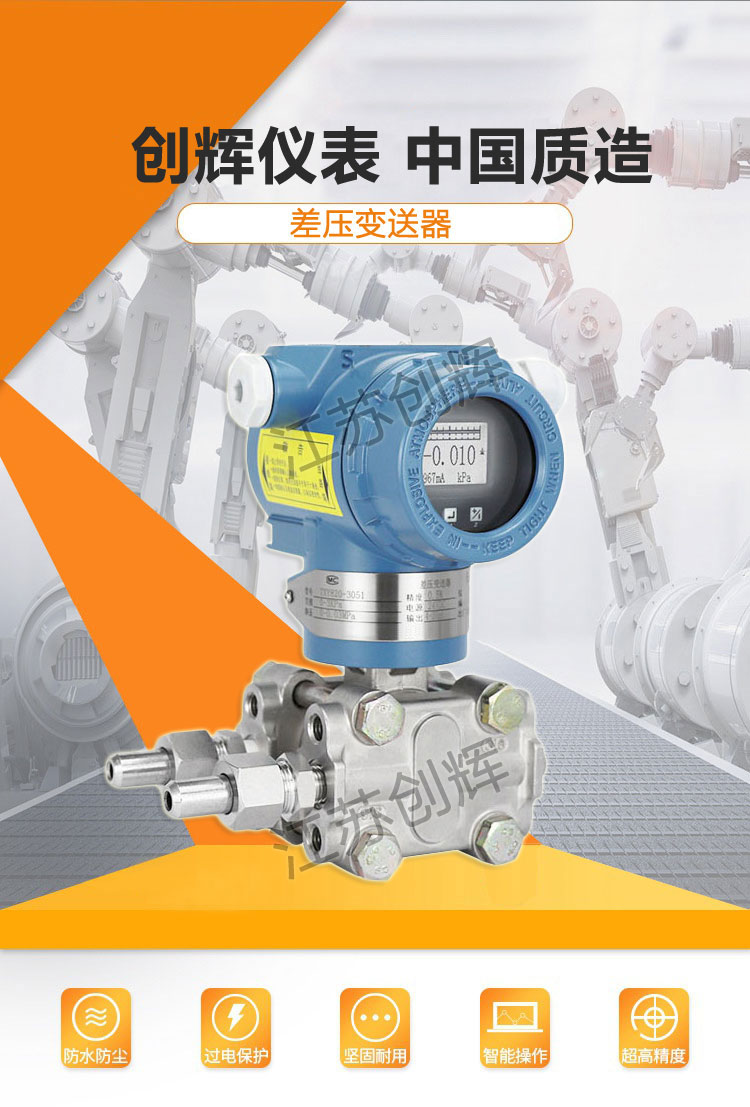

差壓(壓力) 變送器是一種典型的自平衡檢測儀表，它利用負反饋的工作原理克服元件材料、加工工藝等不利因素的影響。
差壓變送器用于測量液體、氣體和蒸汽的液位、密度
和壓力，然后將其轉變成4- 20mA DC的電流信號輸出。JT-3051DP也可以通過BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通訊，通過它們進行設定和監控等。
模擬型
● 精度高
●量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體[3]
智能型
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現ZUI佳測量
●采用H合金護套的傳感器（專有技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA DC，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。

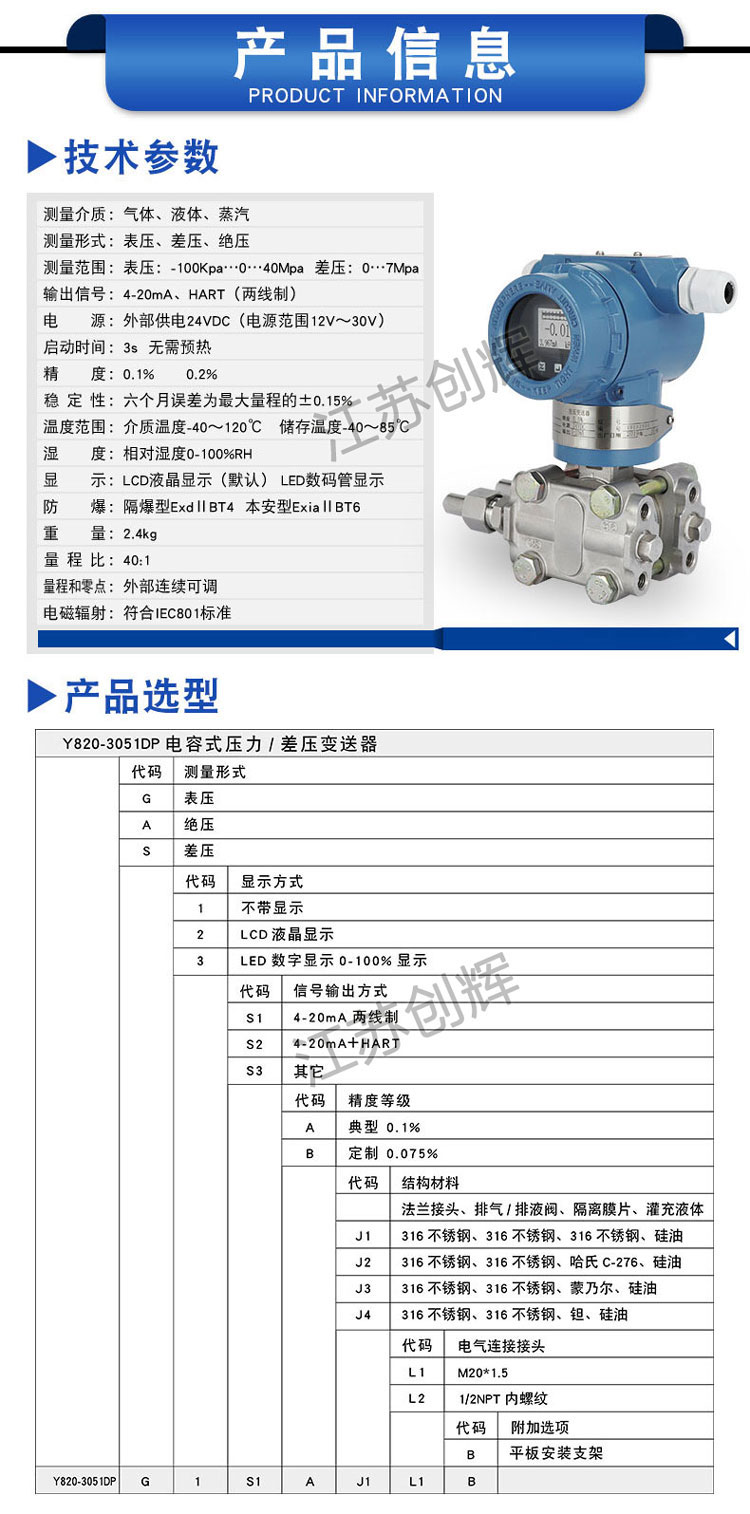

相關參數:
使用對象：液體、氣體和蒸汽
測量范圍：0～0.1kPa至0～40MPa
輸出信號：4～20mA DC(特殊可為四線制220V AC供電，0～10mA DC輸出)
供電電源：12～45V DC，一般為24V DC
負載特性：與供電電源有關，在某一電源電壓時帶負載能力見圖2，負載阻抗RL與電源電壓Vs關系式為：RL≤50(Vs一12)

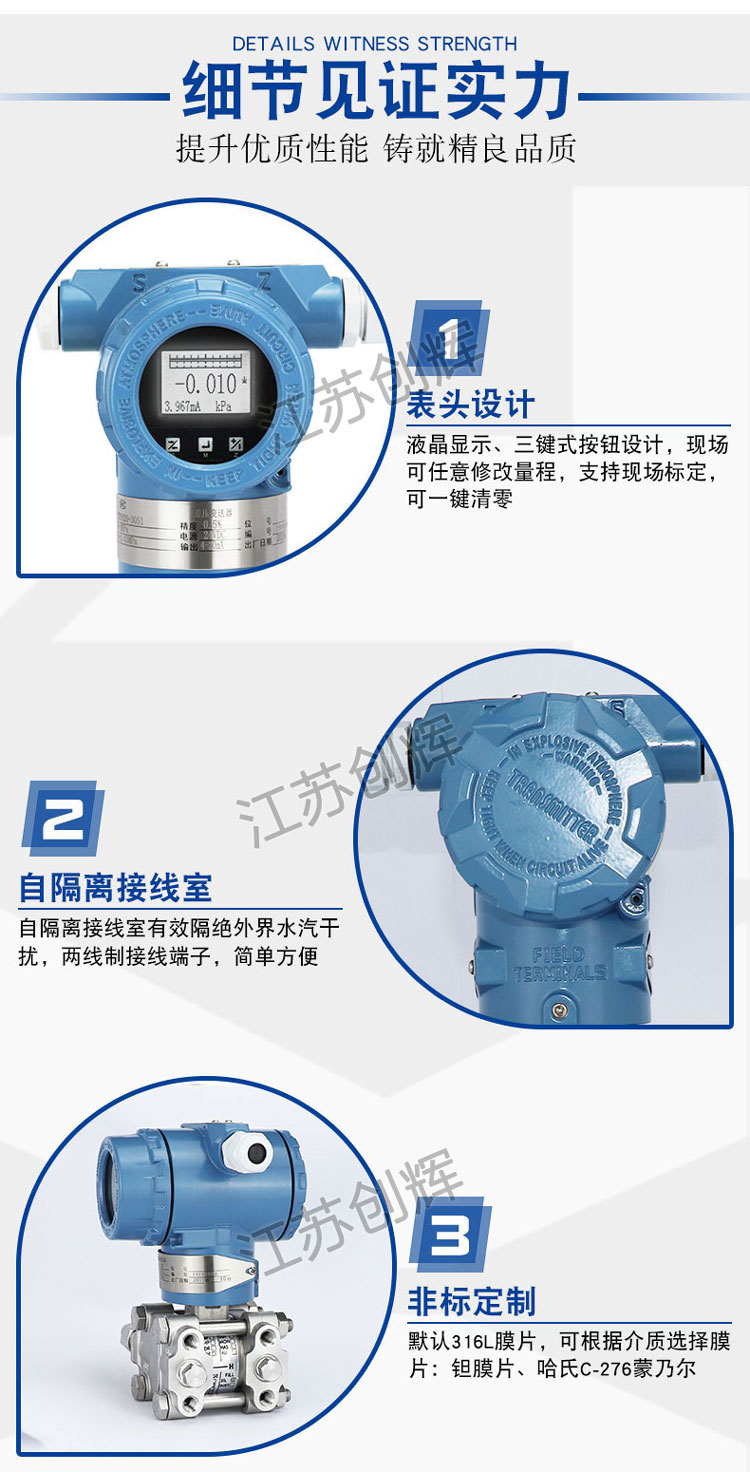

指示表：指針式線性指示0～1 0 0%刻度或LCD液晶式顯示。
防爆： 隔爆型 ExdIICT6
量程和零點：外部連續可調
正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的決對值，
均不能超過測量范圍上限的1 0 0 %。(智能型：量程比15：1)*正遷移量為*小調校量程的500%；*負遷移量為*小調校量程的600%。
溫度范圍：放大器工作溫度范圍：--29～+93℃(LT型為：--25～+70℃)。
灌充硅油的測量元件：-40～+104℃
法蘭式變送器灌充高溫硅油時：-20~+315℃，普通硅油：-40～+149℃
靜壓：4、10、25、32MPa
濕度：相對濕度為5～95%
容積吸取量：<0.16cm3
阻尼(階躍響應)：充硅油時，一般在0.2s到1.67s之間連續可調。
精度： ±0.2%
死區：無(≤0.1%)
穩定性：六個月內(智能型為一年)不超過*量程的基本誤差決對值
振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05%/g
電源影響：小于輸出量程的0.005%/V
負載影響：電源如果穩定，則負載沒有影響。
注意事項:
1：切勿用高于36V電壓加到變送器上，導致變送器損壞；
2：切勿用硬物碰觸膜片，導致隔離膜片損壞；
3：被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，必要時需對變送器進行溫度保護，以防結冰；
4：在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，高于變送器使用的極限溫度必須使用散熱裝置；
5：測量蒸汽或其他高溫介質時，應使用散熱管，使變送器和管道連在一起，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，損壞傳感器；
6：在壓力傳輸過程中，應注意以下幾點，
a、變送器與散熱管連接處，切勿漏氣；
b、開始使用前，如果閥門是關閉的，則使用時，應該非常小心、緩慢地打開閥門，以免被測介質直接沖擊傳感器膜片，從而損壞傳感器膜片；
c、管路中必須保持暢通，管道中的沉積物會彈出，并損壞傳感器膜片；
故障分析
1. 調查法：
回顧故障發生前的打火、冒煙、異味、供電變化、雷擊、潮濕、 誤操作、誤維修。
2. 直觀法：
觀察回路的外部損傷、導壓管的泄漏，回路的過熱，供電開關狀態等。
3. 檢測法：
1) 斷路檢測：將懷疑有故障的部分與其它部分分開來，查看故障是否消失，如果消失，則確定故障所在，否則可進下步查找，如：智能差壓變送器不能正常Hart遠程通訊，可將電源從表體上斷開，用現場另加電源的方法為變送器通電進行通訊，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊。
2) 短路檢測：在保證安全的情況下，將相關部分回路直接短接，如：差變送器輸出值偏小，可將導壓管斷開，從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側，觀察變送器輸出，以判斷導壓管路的堵、漏的連通性。
3) 替換檢測：將懷疑有故障的部分更換，判斷故障部位。如：懷疑變送器電路板發生故障，可臨時更換一塊，以確定原因。
4)分部檢測：將測量回路分割成幾個部分，如：供電電源、信號輸出、信號變送、信號檢測，按分部分檢查，由簡至繁，由表及里，縮小范圍，找出故障位置。
