直流式電磁流量計與感應式電磁流量計的區別

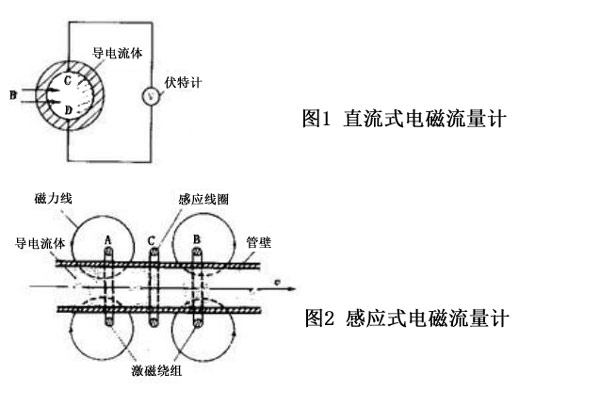

按照外加磁場類型的不同,電磁流量計主要有直流式和感應式兩種。直流式電磁流量計(圖1)的外加恒下磁場B垂直于管軸,C、D處裝有兩個電極,用來測量流體橫越磁場時所感生的電動勢U。流量Q可用下式求出:
Q=1/k*UA/Bd
式中A為管道橫截面積;d為管道直徑;k為修正系數,用來修正導出公式時未計及的因素(如流量計管道內的流速事實上并不均勻)的影響。在常的流量計中,k約為0.8,但對于特定尺寸、用于特定工況的電磁流量計,則要用容積法(一定時間內流過的容積)標定k值磁場可由*磁鐵產生,磁鐵材料一般是鋁一鎳一鉆合金。流量大時,因管徑較大,故采用無鐵芯激磁繞組,通以它常直流電流來產生一個近似均勻的磁場。感應式電磁流量計在被測流體溫度過高或?qū)﹄姌O有強烈腐蝕作用等情況下,可采用感應式電磁流量計(圖2)。A、B為匝數相等的兩個交流激磁繞組(圖中畫的是截面),繞組之間是串聯的,但各自的電流方向相反。當流體靜止時,通過感應線圈C的合成磁通為零,故線圈中沒有感生的交變電動勢。流體流動時感應線圈中就產生交變電動勢,其大小與流速成正比?；谶@一原理,還有很多改型方案。
例如用一個激磁繞組,而在它的對稱的兩側各安置一方向相反的感應線圈并串聯起來(圖2)流體流動時,磁力線向流動方向移動,使兩邊感應線圈中的大吃一驚生電動勢不為零,由此可間接表示出流量的大小
電磁流量計的管道內沒有其他部件,所以除用于測量導電流體的流量外,還可用于測量各種粘度的不導電液體(其中加入易電離物質)的流量。在核能工業中經常使用電磁流量計。
