磁翻板液位計優點分析及在油田液位測量中的應用 *近幾年來，伴隨著油田開發生產與管理水平的不斷提高，對于單井計量數據的準確性比以前有了更高的要求。由于以前的計量方法以及使用玻璃管液位計來計量油均存在不同程度弊端；因玻璃管量油安全性能差，人工勞動強度大，流量計量油易卡堵，故障率高，量油時間長。目前中原油田處于高含水開發期，產能遞減，含水率高，間出井多。這兩種單井量油方式存在不足，很難滿足油田開發生產和管理的需要。針對油田液位測量的特點尋找一種既安全可靠又方便快捷，并且有較高的自動化水平的油量計量方式，是擺在計量技術人員面前的一道難題。
經多方考察和探索，我們在玻璃管量油的基礎上選擇磁翻板液位計，并在磁翻板液位計量油的基礎上加裝液位變送器、智能積算儀，由磁翻板液位計檢測出單井液量在分離器內上升的高度，經過液位變送器、數據采集處理器到智能積算儀進行存儲與累積計算，實現油氣產量的智能積算。在智能積算上，既能看到液位上升變化情況，又能直接得到量油數據。
一、原有計量方式存在的問題
在油田開發生產過程中，井口產量*原始及通用的計量方式是玻璃管液位計量油，玻璃管液位計量油時:(1)勞動強度大，量油時，首先要倒流程，開關單井、分離器進出口閥門，流程倒好后，操作人員要盯著玻璃管，觀察液位上升情況。量完油后，又要倒流程，放液位，開關單井、分離器進出口閥門，量低產井和間出井時，等待時間較長。有的站，井多人少，特別是雙站，同時用玻璃管量油，操作人員忙不過來，易出現超液位等問題;(2)數據計算繁瑣，現場記錄的數據是液位上升的高度，需要人工換算成體積量;(3)工作環境差，在夏季，高架計量站內溫度較高，在那種環境下工作易出現高溫中暑，不利于員工身體健康;(4)安全性能低，在使用過程中，個別站玻璃管出現過爆裂，存在安全隱患，量油時出現爆裂，對員工身體造成傷害，非量油時間玻璃管出現爆裂，發現及時減少原油損失量，發現不及時大量原油泄漏，造成一定經濟損失。
隨著油田的開發生產，濮城油田已處于高含水開發期，產能遞減，含水率高，間出井多，采用流量計量油:(1)量油時間長，每口井1～2h，對于單井較多的計量站，不能保證每口井每天計量一遍;(2)量程不能滿足計量要求，一座計量站，少則幾口井，多則20多口井，隨著單井產量自然遞減，有些井產量很低，小于流量計*小流量范圍，用流量計已計量不準產量;(3)故障率高，原油中水、砂、鹽等雜質對流量計的腐蝕、磨損嚴重，造成流量計運行部件損壞嚴重，經?？ǘ?，計量誤差大，產量計量不準，嚴重影響了單井量油的正常運行。
磁翻板液位計與常用玻璃管液位計、流量計量油相比，具有以下特點:

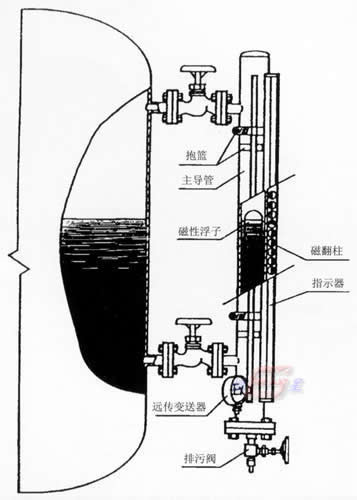

(1)安全性能大大提高，磁翻板液位計液位測量部分是由不銹鋼管與磁浮球組成，不存在類似玻璃管爆裂情況，消除了安全隱患。
(2)降低勞動強度，提高工作效率，磁翻板液位計配有液位變送器、智能積算儀，在值班室的顯示儀表上可以隨時看到液位上升情況和量油數據，并設有上、下限液位報警，量油時操作人員不需要在現場盯著液位計，倒好流程后，可以干其他工作。
(3)由較繁瑣的人工計算變?yōu)榉e算儀智能計算，磁翻板液位計具有智能積算功能，可直接顯示站號、井號、量油時間和產量，量油數據由人工計算變?yōu)榉e算儀自動計算，減少人為誤差，確保計量數據真實可靠。
(4)量油不受時間限制，只要達到液位設定高度，就可完成單井量油，對于單井較多的計量站，能保證每口井每天計量一遍。
(5)故障率低，結構簡單，測量部分無機械傳動件，計量過程不受原油中水、砂、鹽等雜質的影響，使用、維護方便、快捷，確保單井量油的正常運行。
三、現場應用效果及經濟效益
我們于2008年底在濮城油田油藏一區9號站、64號站安裝試用，從使用情況看，效果較好，2009年開始推廣使用，目前已陸續在36座計量站安裝使用。
磁翻板液位計的應用，從經濟效益和社會效益看，一是安全性能大大提高，確保生產安全，確保職工人身安全;二是降低勞動強度，提高工作效率，無論是井多的站，還是雙站，倒好流程后，無需盯著液位計，操作人員可以干其他工作，特別是在夏季，高架計量站內溫度較高，可避免在那種惡劣環境下工作易出現高溫中暑的情況，能確保員工在利于身體健康的環境下工作;三是量油數據由人工計算變?yōu)橹悄芊e算儀計算，既減少工作量，又減少人為誤差，確保計量數據真實可靠。
磁翻板液位計彌補了玻璃管量油與流量計量油的不足，有獨特的創新之處，磁翻板液位計的成功應用對今后計量站單井量油具有很高的推廣價值。
磁翻板液位計是十分關鍵的測量儀器，那麼磁翻板液位計出現故障如何解決?效正磁鋼如何使用?一起去來看看!
磁翻板液位計普遍應用故章的分辨與解決!
1、面版顯視夾花(參考效正磁鋼的功效及應用)
2、油位顯視不*(參考效正磁鋼的功效及應用)
3、浮子不可以沒問題浮上來
關掉上下方液位計聯接閘閥，拆卸液位計底端活接頭，用手取下核心管外的浮子，查驗浮子是不是有毀壞或臟，有沒有帶磁，清理浮子及核心管，再安上浮子看油位是不是沒問題(留意浮子安裝應留意配有帶磁的一只朝上安裝)。
4、液位計當場標示與變送輸出訊號不相同
開啟接線端子，用*表的mAh交流電檔檢驗輸出訊號(將*表串接在輸出電路中)，用效正磁鋼挨近變送器零位處，這時交流電應顯視4mA，如偏差稍大，則調節電路板上的回零電阻器，直到符合規定已經。移走效正磁鋼，觀查這時的輸出交流電是不是與油位相同，如無誤差，則調節分度值電阻器，直到輸出訊號與油位值相同已經。
磁翻板液位計效正磁鋼的功效及應用!
1、效正磁鋼是商品原廠時的1個任意備件，平?？勺鰹楫?dāng)場翻柱(板)的校正器，也可做為油位(帶磁浮子)真實部位的辨別道具。
2、效正翻柱(板)的使用說明：解決夾花，當液位計面版內的翻柱或翻板出現夾花(間距出現紅、白標示)時，可手執效正磁鋼，接近翻柱(板)的維護鋼化左右聯通，這時翻柱(板)將追隨效正磁鋼旋轉，直到將有油位部位的指示儀翻成藍色，無油位部位的指示儀翻成黑色。
3、辨別真實油位，假如對液位計所標示的油位有疑慮時，能用效正磁鋼辨別。方式給出：手執效正磁鋼，將效正磁鋼緊靠液位計核心管外內壁下聯通，在聯通流程里能顯著覺得到有強力引力的部位，即是帶磁浮子所在位置，亦即油位的真實部位。(假如這時發覺油位標示與真實部位有差別，能用解決夾花的方式開展效正)
注：用效正磁鋼辨別油位的條件是，液位計核心管外帶磁浮子應維持沒問題。(即無卡阻，無損壞，能沒問題左右聯通)
磁翻板液位計運送與存儲商品可用路運、航空件、水(海)運的規定。運送卸車按包裝的標示開展。商品不可遭受強烈撞擊和曝曬淋雨，不可倒置，且在卸車流程中應輕搬防壓，嚴禁摔擲、滾翻重壓。2液位計和附注應在原廠原包裝標準下,儲放于房間內,工作溫度為-40～+60℃，空氣濕度不超90%，干躁透風的房間內，且氣體中可含刺激性物質。液位計在庫位存儲時不可倒置和受碰撞。
