一、靶式流量計種類及適用領域
數顯靶式流量計是在傳統靶式流量計測量原理的基礎上,充分利用其特點,結合新型傳感器技術和現代數字技術上研制、開發而成的全新型數顯靶式流量計,它既具有傳統靶式、孔板、渦街等流量計無可動部件的特點,同時又具有與容積式流量計相媲美的測量準確度,加之其特有的抗干擾,抗雜質性能,輕便又可靠的特點,**使用于石油、化工、能源、食品、環保、水利等各個領域。從其使用后的效果上看,數顯靶式流量計具有很廣闊的適用性,即：
1）適用于各種管徑,從Φ15~Φ2000mm至更大。
2）適用于高低溫介質:從-196℃~+600℃。
3）適用于高壓力工況:從0~42Mpa(表壓)。
二、產品特點
1）能準確測量各種常溫、高溫、低溫工況下的液體、氣體、蒸汽,粘稠介質及各種流體介質的流量。
2）靈敏度高,能測量超小流量,其可測量低流速為0.8m/s。
3）無可動部件,使用安全可靠
4）計量準確,精度高,總量測量可達0.2%。
5）測量范圍寬,zui大測量范圍可達1:30。
6）重復性好,一般為0.05~0.08%,測量快速。
7）壓力損失小,僅為標準孔板的12△P左右
8）抗干擾、抗雜質能力特強
9）可采用干式標定方法,即法碼掛重法
10）可根據實際需要更換受力元件來改變測量流量范圍
11）能在線直讀示值,又能運傳發信。
12）安裝簡單方便,易維護。
三、靶式流量計結構及工作原理
1、結構

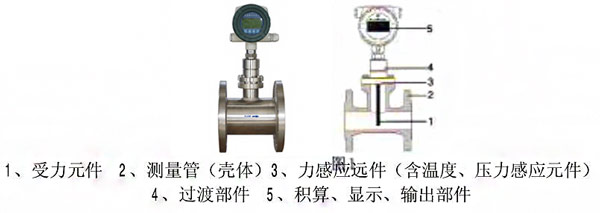

數顯靶式流量計主要由測量管(殼體),受力元件,感應元件(力傳感器,壓力傳感器,溫度傳感器),過渡部件(根據溫度,壓力而增減),積算顯示和輸出部分,其結構如下圖
2、工作原理:
當介質在測量管中流動時,因其自身的動能和因阻流件而產生的壓差,產生一對受力元件的作用力,其作用力的大小與介質流速的平方成正比,其數學表達式如下:
F=CDAp.U/2
式中:F一一受力元件所受的作用力,CD一一物件阻力系數p一一工況下介質,密度U一一介質在測量管中的平均流速，A一一受力元件對測量管軸向投影面積。
