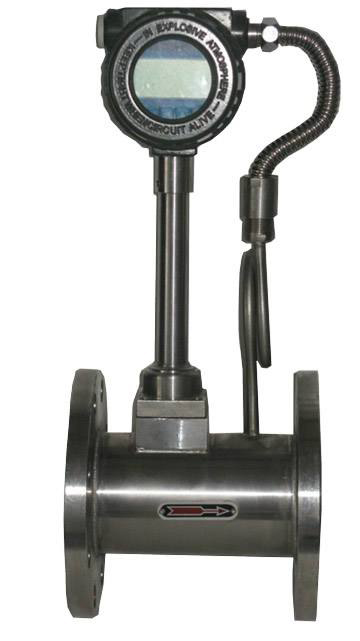

管道式渦街流量計的概述
管道式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。管道式渦街流量計特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響，無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器，可靠性高，可在-20℃~+250℃的工作液體流量傳感器溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較**、理想液體流量傳感器的流量?jī)x表。
1、管道式渦街流量計是一種測量精度高，安裝簡單，維護量小，用途**的計量?jī)x表，用于石油化工，治金，紡織，城市建設，能源等行業。
2、管道式渦街流量計的傳感器輸出頻率信號，它通常與計算機或流量積算儀組成流量測量系統。
3、管道式渦街流量計的變送器輸出與體積流量成正比的4-20mA標準信號，它通常與計算機組成流量測量系統或其它流量積算儀表組成管道式渦街流量計。
4、管道式渦街流量計的傳感器/變送器安裝于管道上，流量積算儀或計算機安裝于控制室并向渦街流量傳感器/變送器提供電源，兩者之間用屏蔽電纜連接。
5、分體型管道式渦街流量計的電路部分與表體分離。電路部分安裝在環境良好，檢測方便的位置，其與表體之間在出廠時己用≤10m的專用電纜連接。
管道式渦街流量計的安裝要求
管道式渦街流量計另配一對標準法蘭焊在前后管道上。不允許帶流量計焊接！安裝前應嚴格清除管道中焊渣等臟物，zui好用等徑的管道（或旁通管）代替流量計進行吹掃管道。以確保在使用過程中流量計不受損壞。安裝流量計時，法蘭間的密封墊片不能凹入管道內。
管道式渦街流量計接地的要求：流量計應可靠接地，不能與強電系統地線共用。對于防爆型產品的要求：為了儀表安全正常使用，應復核防爆型流量計的使用環境是否與用戶防爆要求規定相符，且安裝使用過程中，應嚴格遵守國家防爆型產品使用要求，用戶不得自行更改防爆系統的連接方式，不得隨意打開儀表。選型在規定的流量范圍內，防止超速運行，以保證獲得理想準確度和保證正常使用壽命。
管道式渦街流量計安裝前應清理管道內雜物：碎片、焊渣、石塊、粉塵等推薦在上游安裝5微米篩孔的過濾器用于阻擋液滴和沙粒。流量計投運時應緩慢地先開啟前閥門，后開啟后閥門，防止瞬間氣流沖擊而損害渦輪。加潤滑油應按告示牌操作，加油的次數依氣質潔凈程度而定，通常每年2-3次。由于試壓、吹掃管道或排氣造成渦輪超速運轉，以及渦輪在反向流中運轉都會可能使流量計損壞。流量計運行時不允許隨意打開前后蓋，更動內部有關參數，否則將影響流量計的正常運行。小心安裝墊片，確保沒有突出物進入管道，以防止干擾正常的流量測量。流量計在標定時要在流量計取壓口上采集壓力。濕度傳感器探頭，，不銹鋼電熱管PT100傳感器，，鑄鋁加熱器，加熱圈流體電磁閥。
